數字顯示光伏發電，數字驅動光伏發電是ICT技術發展給光伏行業帶來的進步，通過數據采集和圖表顯示，業主、投資單位、運維單位等相關方可以輕松便捷地獲取所需要的信息并及時發現電站問題或?qū)﹄娬具M(jìn)行優化升級。

目前分布式光伏電站可以選擇的通訊方式有很多，如WiFi、GPRS/4G、RS485、PLC、藍牙等。如何選擇合適的通訊方式要結合實際項目的特點和需求。本文主要分享不同通訊解決方案的組網形式和特點。

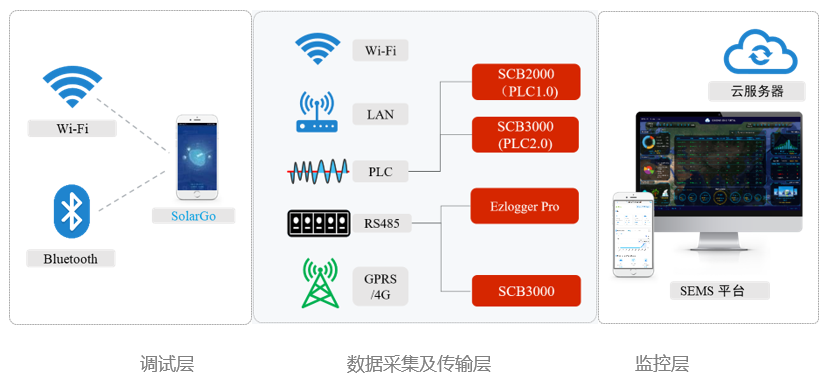

首先給大家普及一下電站通信的各個層級，按照從小到大可分為調試層、數據采集及傳輸層和監控層，為適應各類現場條件，每個層級內都有不同的通信方式可供選擇。如圖所示：

一調試層

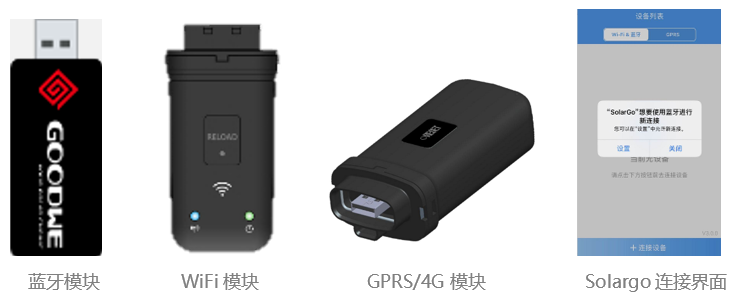

調試方式根據不同的機型有3種方案，WiFi、GPRS/4G或藍牙，這兩種方式一般僅針對無屏機，操作方式類似，通過手機連接逆變器WiFi、藍牙模塊信號進行本地數據查看和設置，或通過GPRS/4G信號進行遠程配置。

二數據采集及傳輸層

1、WiFi通信

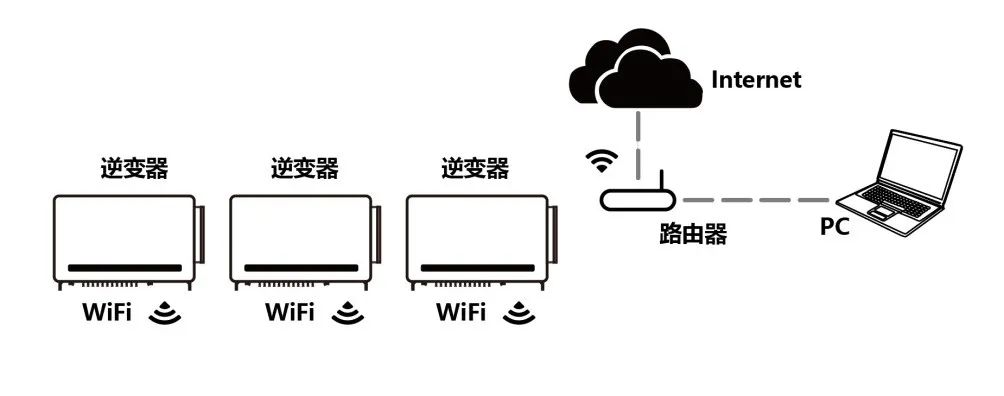

組網形式：一般每臺逆變器配置一個WiFi模塊，對應的區域有無線網絡覆蓋。如圖所示：

特點

·???????? WiFi通訊方式適用于逆變器臺數較少的項目，優勢是不需要布線，也不產生流量費用；

·???????? WiFi上傳的數據到固德威SEMS平臺或特定的第三方平臺；

·???????? 固德威WiFi模塊接口根據不同的機型會存在USB接口以及PIN接口的方式；

·???????? 數據可以發送至固德威SEMS運維平臺或者通過直發/轉發的方式發送到指定的第三方平臺。

2、GPRS/4G通信

組網形式：一般每臺逆變器配置一個GPRS模塊，GPRS模塊內置移動的SIM卡，數據發送到通信基站再上傳到對應的服務器。如圖所示：

特點

·???????? 無須敷設通信電纜及特殊配置，適用于中小型的分布式項目；

·???????? GPRS使用的是2G信號；

·???????? 固德威新機型GPRS模塊接口已采用USB接口，更加方便快捷；

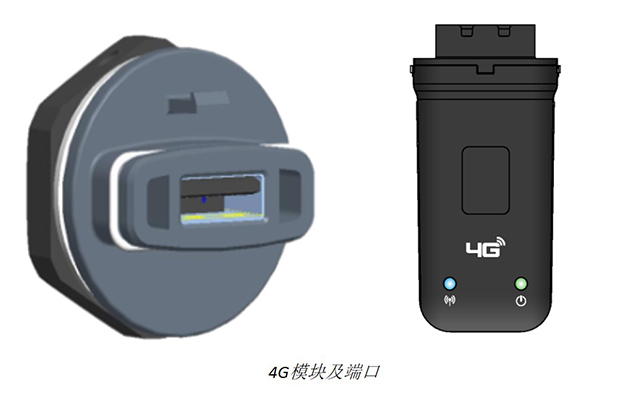

·???????? 考慮以后運營商2G退網的風險，固德威已推出了高性價比的4G模塊，該模塊采用CAT1技術，可解決2G退網后設備離線問題，數據傳輸更穩定。4G CAT1模塊有5PIN版、USB版兩個版本，國內機型（除SMT/HT系列）均可在原接口方式上匹配升級，詳情可微信公眾號咨詢小固。

3、RS485通信

組網形式：逆變器通常帶有2個RS485接口，通過手拉手的形式，由末端逆變器接數采裝置，數采裝置通過LAN、GPRS等形式送到監控后臺。如圖所示：

特點

·???????? 應用廣泛，適用于低壓及升壓并網項目，多用于本地監控；

·???????? 通訊穩定，信號無串?dāng)_；

·???????? 需要敷設通訊線纜；

·???????? 固德威數據采集器Ezlogger Pro前3個COM口最多可接入60臺逆變器，預留1個COM口，可接入電表實現防逆流功能，或接入第三方環境測試儀獲取氣象數據。

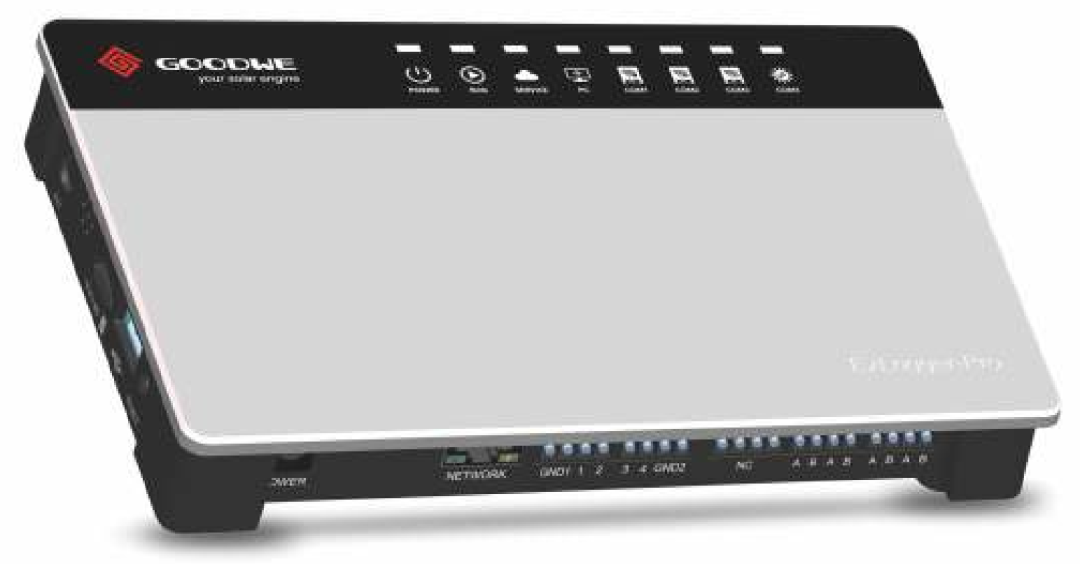

Ezlogger Pro

4、PLC通信

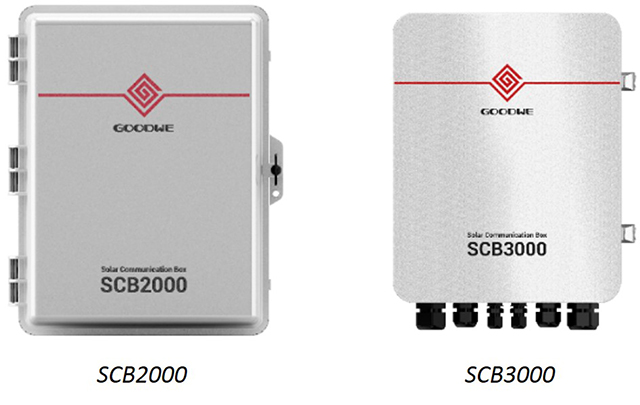

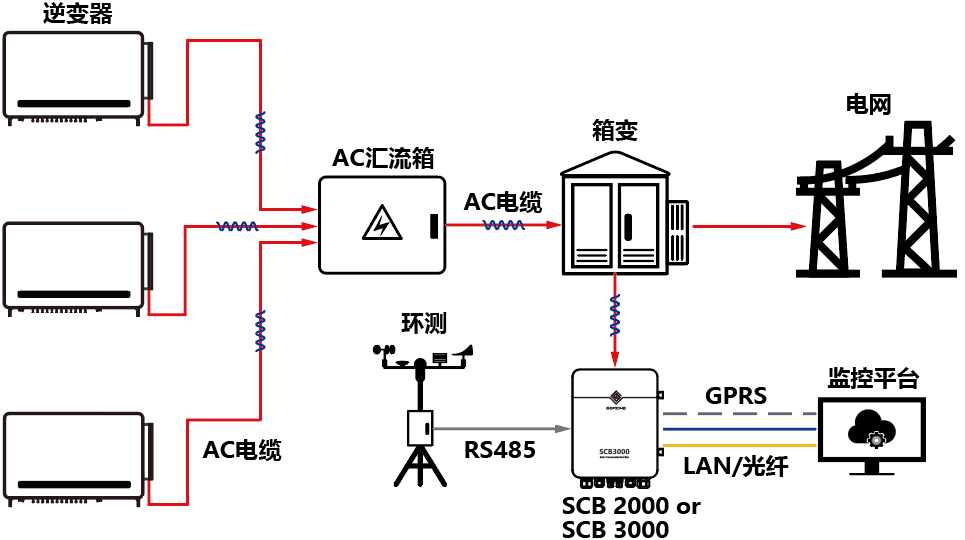

組網形式：PLC（Power line Communication）即電力載波通訊，逆變器通過動力電纜傳輸信號，再由SCB2000（PLC1.0）/SCB3000（PLC2.0）智能通訊箱進行信號剝離，后通過GPRS（僅適用于PLC1.0）、LAN或光纖的形式上傳數據至監控平臺。如圖所示：

特點

·???????? 適用于低壓側無負載的升壓型并網項目，可節省通訊線纜和施工上的投資，提升了電站的通訊可靠性和可維護性，是值得信賴的電站通訊方案；

·???????? PLC1.0采用SCB2000通信箱，目前通訊速率可達20-30 Kbps，適用于固德威MT機型，單臺通訊箱最多可接30臺逆變器；PLC2.0采用SCB3000通信箱，目前通訊速率可達200Kbps，適用于固德威SMT、HT機型，單臺通訊箱最多可接60臺逆變器；SCB系列通訊箱作為PLC通訊的核心，通信距離是1000m。

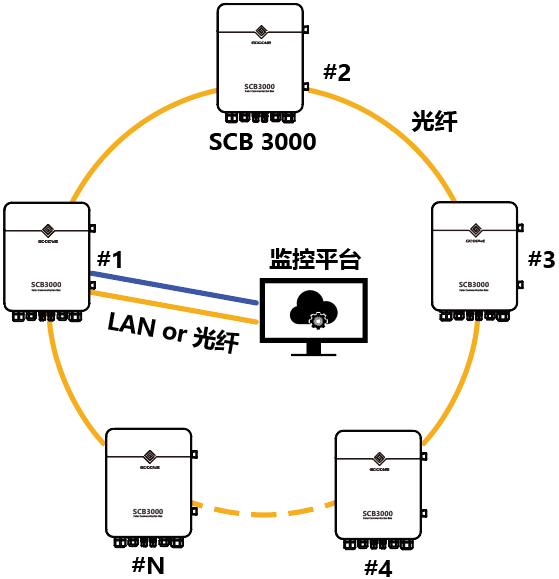

PLC-環網光纖方案

針對多臺SCB通訊箱，采用光纖環網的形式聯接，其中一臺設為主機，其他的設為從機，由主機通過LAN/光纖的方式接入本地服務器。

在多機環網中，如其中一臺通信箱信號中斷，數據依舊可以繼續傳送，不會丟包。

三監控層

固德威為工商業項目提供免費的SEMS監控平臺，進行集中展示、分析、告警等功能，大大簡化了后期運維工作。

客戶如果自己有監控云平臺的，也可與固德威云服務器進行通信，我們會提供固德威API抓包協議，由客戶的云服務器發送指令從固德威云服務器獲取所需數據。

四總結

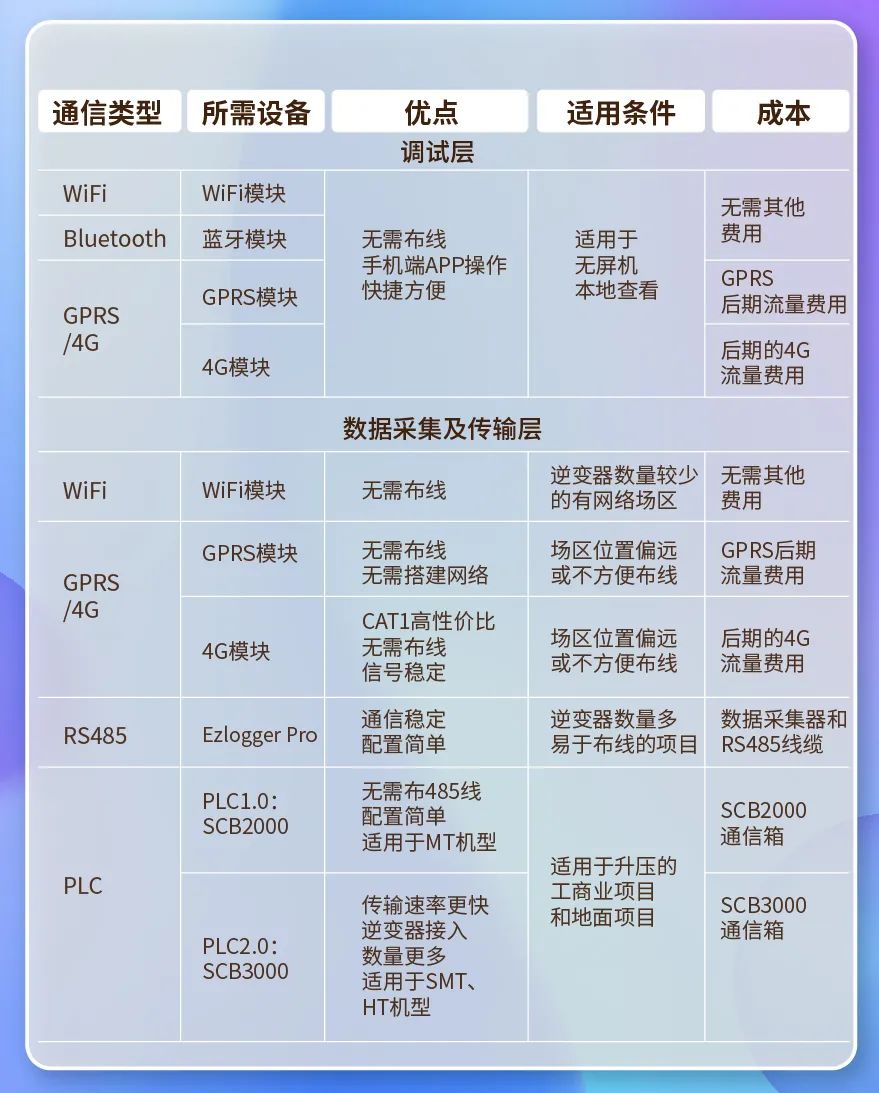

為方便大家快速定位適合自己項目的通信方案，現將上述方案的優點及適用場景進行對比，如下表：

客戶可以根據項目的具體需求選擇合適的通信方式。若有其他通訊需求或想了解對應通訊的具體方案，請和固德威技術人員取得聯系。
