1.???? 前言

文檔將首先給出固德威逆變器常規情形下推薦的交流電纜線徑，接著詳細介紹光伏電纜的選擇原理，介紹不同情形下如何選擇一款合適的電纜，最后經過實際案例說明。

2.???? 固德威逆變器推薦線纜

常規應用、常用的單芯銅線電纜，可以根據以下表格，針對不同的固德威逆變器選擇合適的電纜線徑。

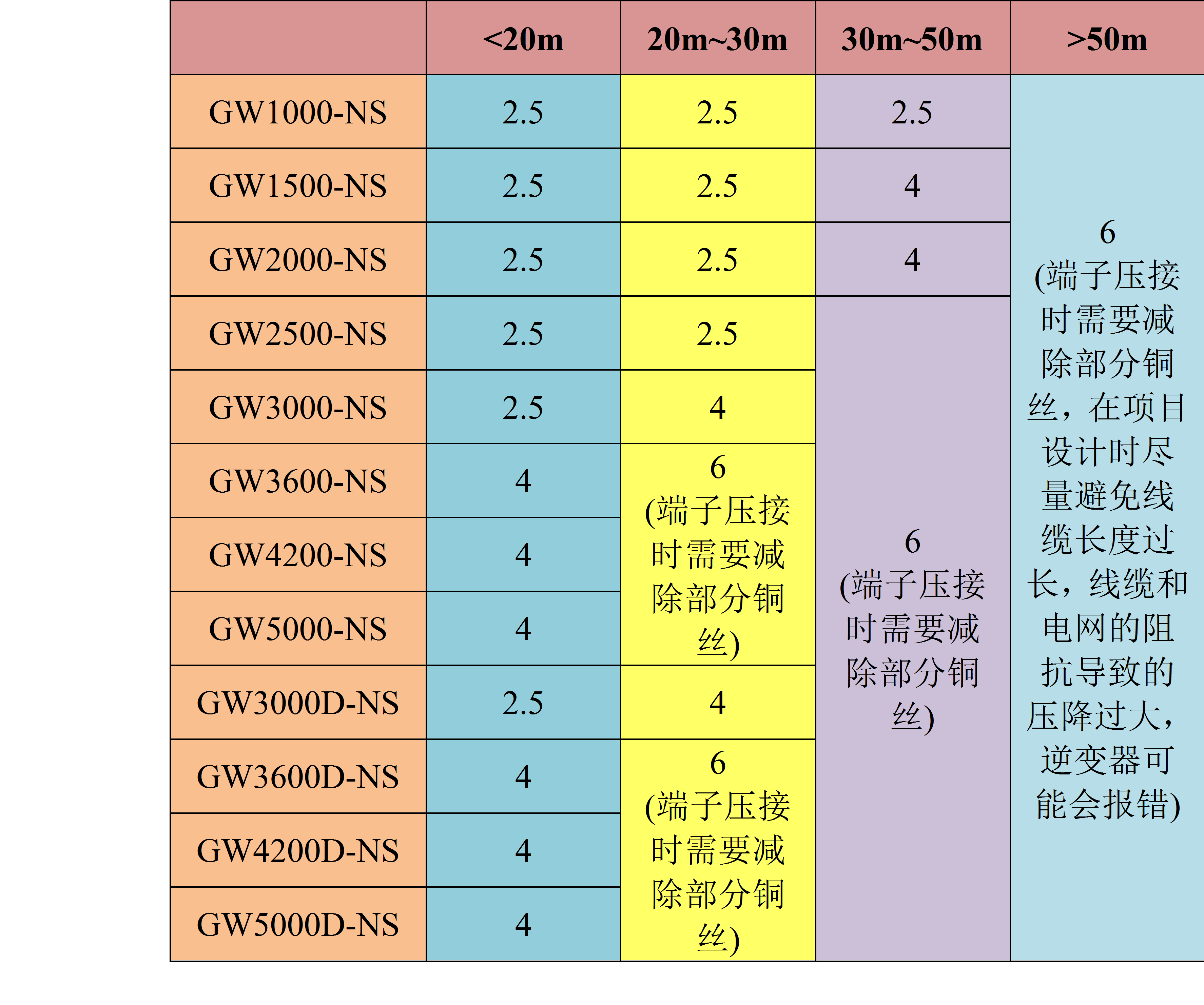

?? 單相機器

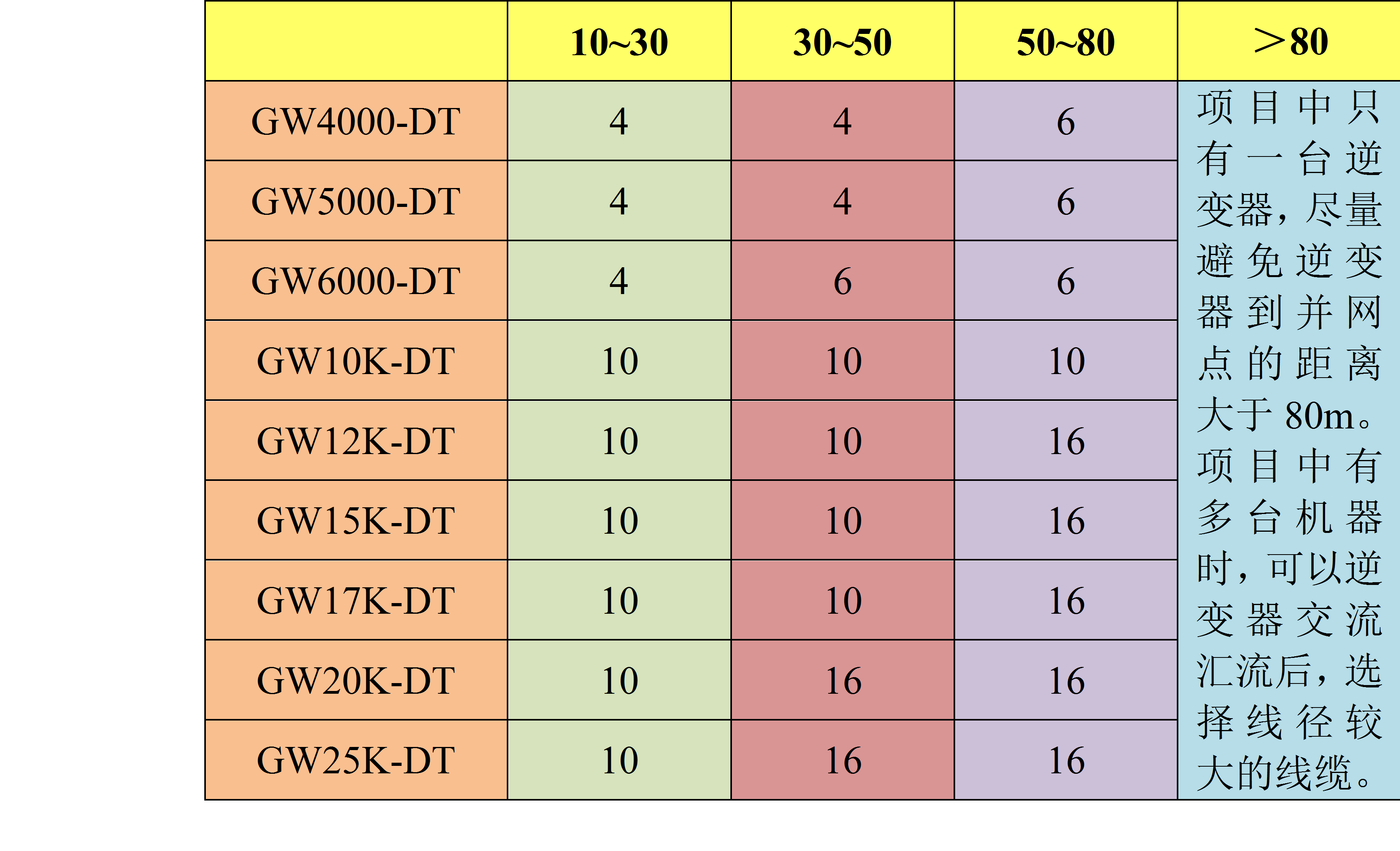

?? 三相機器

以上是小固對一般情形下線纜選擇的建議，而光伏系統應用情形繁多，下面介紹線纜選擇的一般準則，希望小固朋友們閱讀后，可以針對自己不同的項目，選擇一款合適的線纜。

1.???? 電纜選型

2.1電纜類型

按照應用位置不同，分布式光伏系統中線纜可分為直流線纜、交流線纜和接地線纜：

?? 直流線纜多為戶外鋪設，需要防潮、防曬、防寒、防紫外線等，因此分布式光伏系統中的直流線纜一般選擇光伏認證的專用線纜，考慮到直流插接件和光伏組件輸出電流，目前常用的光伏直流電纜為PV1-F 1*4mm2。

?? 交流線纜主要用于逆變器交流側至交流匯流箱或者交流并網柜，在室外安裝部分的交流線纜需要考慮防潮、防曬、防寒、防紫外，以及長距離鋪設，一般選用YJV型電纜；室內安裝的交流線纜，需要考慮防火和防鼠防蟻；

?? 接地線纜主要用戶組件的防雷接地、組件支架接地和逆變器交流輸出端接地。

2.2 電纜截面

目前大家對于電纜截面的選擇主要依據是電纜線徑與電流關系，往往忽視了環境溫度、電壓損失、鋪設方式對線纜載流能力的影響。在此提供一份常用的YJV三芯電力電纜載流量表格，可以查閱在不同使用環境下，電纜的載流量，同時建議在電流接近峰值時，需要向上選取線徑，詳見《附表1 YJV三芯電力電纜持續載流量》。

2.3 電壓損失

光伏系統中的電壓損失可以表征為：電壓損失=通過電流*線纜長度*電壓因子，通過公式可以看出，電壓損失與線纜的長度成正比關系，因此在現場勘探時，應該遵循陣列至逆變器、逆變器至并網點應盡可能靠近的原則。一般應用時，光伏陣列到至逆變器之間的直流線損不超過陣列輸出電壓的5%，逆變器至并網點之間的交流線損不超過逆變器輸出電壓的2%。在工程應用過程中可以采用經驗公式：△U=（I*L*2）/(r*S)

其中△U ：電纜壓降-V

I ：電纜需要承受最大電纜-A

L ：電纜鋪設的長度-m

S ：電纜的截面積-mm2

r ：導體電導率-m/（Ω*mm2），r銅=57，r鋁=34

2.4 多根多芯電纜成束鋪設

實際應用過程中，考慮到線纜布線方式、走線限制等因素，光伏系統的線纜，特別是交流線纜可能會存在多根多芯線纜成束鋪設的情況，例如小容量三相系統中，交流出線采用的‘一線四芯’或者‘一線五芯’的線纜；大容量三相系統中，交流出線采用多根電纜并聯代替單芯線徑大電纜。在多根多芯電纜成束鋪設情形下，實際線纜的載流量會有一定比例的衰減，在項目設計之初需要考慮到這種衰減情形，本文檔提供一份表格表征不同情形下的矯正系數，詳見《附表2 多根多芯電纜成束鋪設矯正系數》。

2.???? 實際案例

在某光照條件較好的地方，有一個村子，在夏季時候的溫度可以達到40℃。村委會為了給村民謀求福利，決議在村里安裝光伏系統，而村民家里的房屋承重達不到要求，只能在村口的荒地集中安裝。

?? 經測量，荒地可以鋪設100塊255W組件，采用1臺GW25K-DT逆變器；

?? 組件到逆變器房間之間距離為30米，逆變器至村口變壓器距離為50米；

?? 組件至逆變器之間線纜、逆變器至并網點之間線纜均采用銅線明管鋪設；

?? 其中逆變器至并網點之間線纜采用三芯電纜；

需要確認各線纜線徑。

組件至逆變器之間線纜：

2? 電纜類型：100塊組件分為5串，每串20塊；由于線纜采用明管鋪設，同時項目現場光照條件好，考慮防潮、防曬，決定采用光伏專用線纜PV1-F 1*4mm2；

2? 電纜截面：?jiǎn)涡揪€纜4mm2載流量遠大于組件的短路電流，可以滿足要求；

2? 電壓損失：△U=（I*L*2）/(r*S)≈（8*30*2）/（57*4）≈2.5V，組件的工作電壓按照200V計算，電壓損失小于200*5%=10V，滿足要求；

逆變器至并網點之間線纜

2? 電纜類型：YJV銅線三芯交流電纜；

2? 電纜截面：GW25K-DT的交流輸出最大電流為37A，環境溫度為四十度，明管鋪設，查詢表格考慮余量向上升級后10mm2線纜滿足要求；

2? 電壓損失：△U=（I*L*2）/(r*S)=（37*50*2）/（57*10）≈6.5V；電網相電壓為220V，電壓損失大于220*2%=4.4V，這就是為什么固德威技術支持部門在給客戶推薦GW25K-DT交流線纜配置時會推薦16mm2的線纜。

光伏電纜的選擇在符合一般電力電纜原則之外，也要符合光伏系統需要防護和溫度變化范圍大等特點，合理的選擇線纜和鋪設方式，不僅可以降低光伏系統的建造成本，同時可以提高光伏系統的運營效率和系統運營的穩定性。
