光伏發電，作為新興的新能源產業，隨著日益發展的光伏技術提高，安裝成本的下降，越來越多的終端用戶認可和安裝了光伏電站。光伏電站數量日益增多的同時，電站的一些故障也隨之凸顯出來。在這里，給大家簡單介紹一下很容易忽略的一個問題——直流端子的安裝和使用問題。

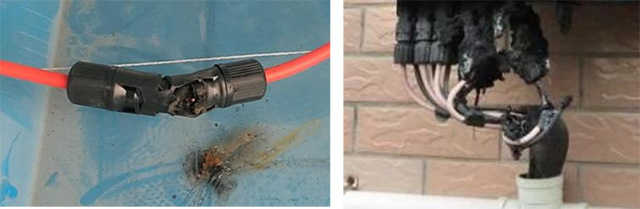

端子雖然在光伏電站中很不起眼，但是卻在整個光伏電站故障原因和發電量損失原因中占了很大比例；更嚴重的，可能會引發火災。

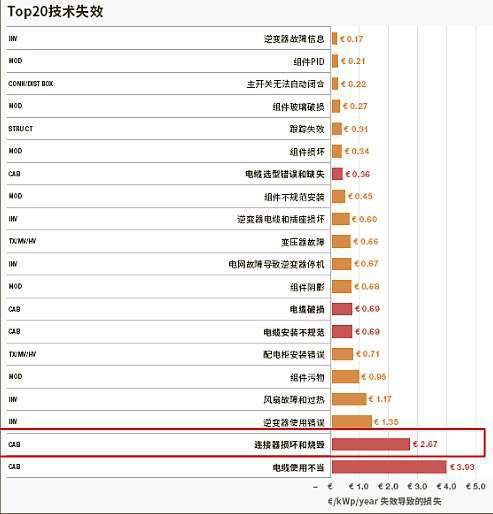

2016年7月，歐盟Horizon2020“Solar bankability”項目組發布的報告< Review and Gap Analyses ofTechnical Assumptions in PVElectricity Cost>顯示，在電站Top20風險中， 連接器損壞或燒毀所造成的發電量收益損失排在第2位。

在我們的服務工作中，也經常遇到客戶端子損壞的情況，包括組件與組件之間，組件與逆變器之間。

通過我司服務人員的服務經驗及端子原廠專業技術人員的協助分析，需要注意以下四點：

一、 務必使用標配的端子（同一廠商、同一型號的端子）。

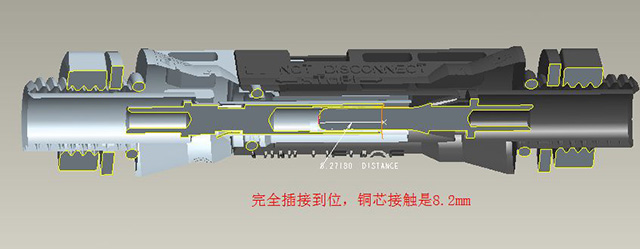

市場上，各類品牌（安費諾，MC4）端子層出不窮，價格差異很大。眾所周知，MC4是最常見的端子之一，原廠的價格與其他廠商的幾個差距很大，每個廠商都有自己的標準。從外部看，端子接連的比較吻合，但是不同品牌端子內部金屬芯連接牢固程度不同。根據MC4原廠提供信息，端子對插后，金屬芯接觸面積達8.2mm，要求是接觸面積≥7mm。

廠商人員做了不同品牌端子混差的實驗，不同廠家端子連接導致端子燒毀占比是比較大的，也是在實際客戶端應用中經常犯的錯誤。通過加速壽命實驗來看，各個廠家的端子內芯理論上可以使用安裝，但由于匹配度不同、混用阻抗變大等原因，若長時間使用會使端子燒毀甚至引發火災。

二、 嚴禁帶電插拔直流端子（劃重點！！！）

直流端子帶電插拔的時候，金屬芯接觸瞬間會產生一個較大的電流，也就是俗稱的拉弧，并且直流電弧是在一個方向上的，沒有相互化解的力，因此直流拉弧比交流拉弧持續的時間更長，從而導致端子損壞。

我司實驗室做了直流端子帶電插拔的實驗（見以下視頻）：

因此，在安裝和維護逆變器時，要注意以下兩點：

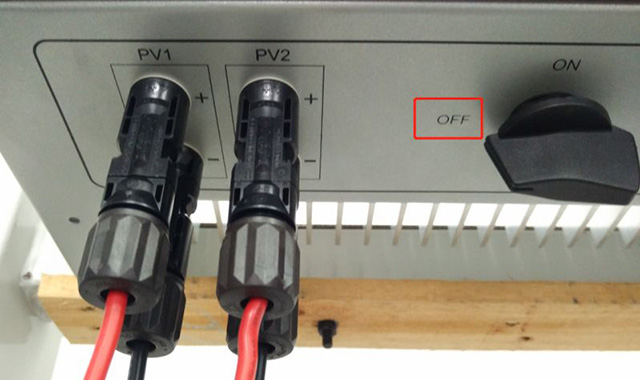

1.? 安裝和維護逆變器時，先把逆變器的直流開關打到OFF檔位；

2.? 在逆變器正常發電的時候，嚴禁插拔直流端子。

三、 壓接端子時必須使用專用的壓線鉗。

直流線纜與直流端子的金屬芯壓接不到位，也會導致接觸不良，從而導致端子損壞/燒毀。因此在壓接直流端子時，需要使用標準的壓線鉗，切勿使用老虎鉗、尖嘴鉗等。

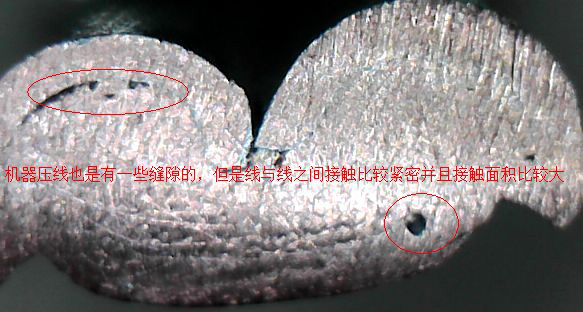

(標準壓線鉗壓接)

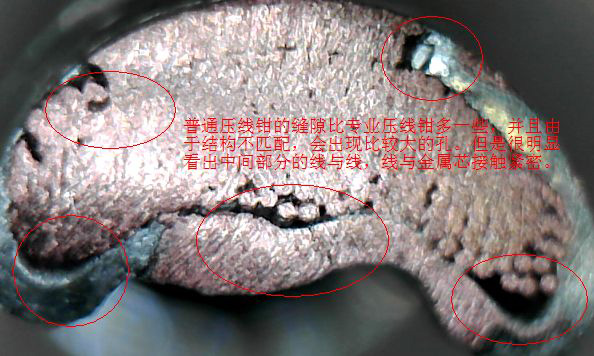

(普通老虎鉗壓接)

因此，在壓接端子時，一定要使用專業的壓線鉗。如果沒有，那也務必使用普通壓線鉗，但必須多壓幾次，以提高可靠性。

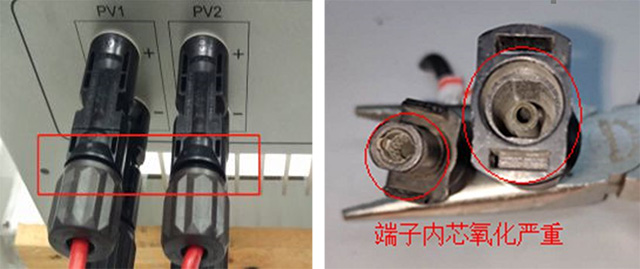

四、 端子防水蓋需要擰緊，未使用的直流端子需要用防水帽封堵。

端子安裝后，需要把底部防水頭擰緊，以防水汽進入，導致端子的金屬芯氧化，氧化后的金屬芯會導致阻抗增加，從而熱量增加，損壞直流端子；如果組件接入數量少，未使用的直流端子也需要用防水頭封堵，以免被氧化。

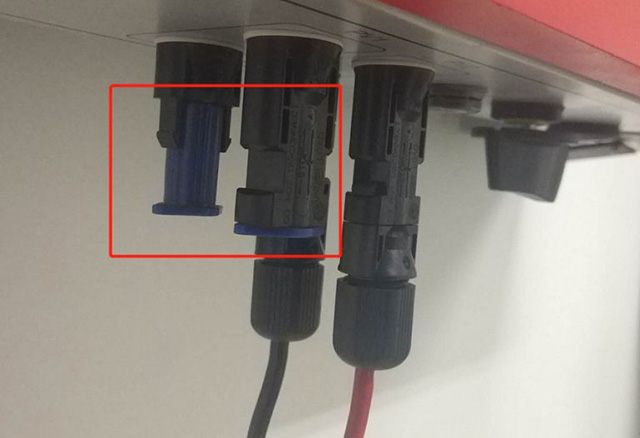

逆變器出廠時，會配有直流端子封堵的端子套（如下圖）。

以上列舉了一些導致直流端子損壞的常見原因和相關處理對策，只有從前期安裝開始，注重細節，才能避免更大損失。
