隨著規模性的太陽能電站在中國開始陸續建設和投入運行，如何實時了解電站的運行狀況，如何滿足上一級系統或電網調度系統的通信需求，是電站業主和電網公司所共同關心的問題。

本文基于固德威工商業光伏并網項目解決方案，介紹包括WiFi、GPRS、RS485、PLC等通訊通信方式，全面覆蓋工商業光伏項目應用情形，為設計院、EPC廠家、業主在做方案選型時提供完善的支持。

固德威并網逆變器的基礎通訊方式是RS485，通過更換模塊可以實現WiFi和GPRS通訊方式的快速更換。支持PLC通信的機型在基礎機型內部增加PLC通信電路，配合SCB2000通信箱來實現數據通信。

No.1 單機通訊方案

單機通訊常用于逆變器臺數較少、集中放置的場景或僅通過逆變器廠家后臺獲取監控數據的場景，通常有WiFi、GPRS、LAN等通信方式。

1）WiFi通信方案

逆變器通過WiFi模塊進行數據傳輸，通過路由器將數據發送到固德威或第三方云服務器，客戶在網頁終端或手機終端App查看通信信息。

當然，客戶如果自己有監控云平臺的，也可以與固德威云服務器進行通信，我們會提供固德威API抓包協議，由客戶的云服務器發送指令從固德威云服務器獲取所需數據。

當逆變器數量較少，逆變器掛在有網絡的室內時，可以采用WiFi方案。如今WiFi已經走進了千家萬戶，利用場區本來已有的WiFi完成通信，快捷方便，不需要額外的投入。

2）單機GPRS通信方案

逆變器通過GPRS模塊進行數據傳輸，通過基站將數據發送到固德威云服務器，客戶在網頁終端或手機終端App查看通信信息。

這種方式多用于一些特殊情況，像有些電站由于位置較為偏遠，多采用GPRS方式，無需布線，免去了布置通信線纜的煩惱。GPRS通訊模塊出廠時集成通信流量卡，支持移動網絡，應用過程中也可以根據需求采購移動流量卡。

No.2 多機通訊方案

對于容量大，逆變器數量多的項目中，為提高通信質量和降低流量費用，采用數據采集設備上傳數據的方式被廣泛使用，根據并網形式的不同，優化的通信方式也有所不同。

常見的方式選擇為低壓并網的自發自用項目選擇RS485通信方式，光伏區存在升壓變壓器的項目使用PLC通信。

1）數采-RS485通信方案

適用于項目容量大，逆變器數量多，同時采用低壓并網的自發自用項目。

逆變器通過RS485線纜手拉手聯接，使用GoodWe內部通信協議，接入固德威數采：EzLogger Pro，通過路由器將數據發送到固德威云服務器。

EzLogger Pro最多可接入60臺逆變器，同時還預留一個COM口，可接入電表實現防逆流功能，或者接入第三方環境測試儀獲取氣象數據。

同樣的方案也適配第三方的數采，使用Modbus協議，通過路由器將數據發送到第三方云服務器。

客戶在網頁終端或手機終端App查看通信信息。這種方式在具備有線上網條件的工商用項目中應用較多，和有線通信方案一樣，同樣是一次性采集所有機器的信息，成本更低，只需要對數據采集器進行配置，操作更方便。

2）SEC1000智慧能源控制箱-RS485通信方案

適用于項目容量大，逆變器數量多，采用低壓并網的自發自用，同時需要對光伏逆變器運行進行智能調節的項目。

SEC 1000智慧能源控制箱是固德威針對工商業項目開發的一款具備防逆流、動態無功補償和遠程監控的設備，最多可連接60臺逆變器。

目前SEC 1000智慧能源控制箱支持GPRS以及LAN兩種通信方式，前者直接將數據上傳到固德威云服務器，后者通過路由器中轉后上傳至服務器。

3）PLC通信方案

PLC（Power line Communication）即電力載波通訊。最大特點是不需要敷設通訊線，只要有電線，就能進行數據傳遞。在光伏項目中，光伏區存在升壓變壓器的項目可以選擇使用PLC通信方式。固德威為PLC通訊配套開發的SCB2000通訊箱，已經在多個項目中應用，接線示意如以下內容。

i、單臺SCB2000

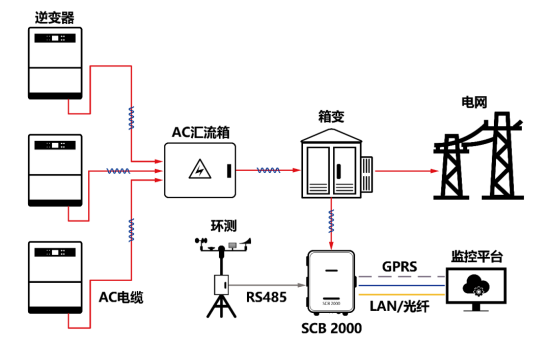

逆變器通過動力電纜傳輸通信數據，在箱變的低壓側加裝固德威SCB 2000通訊箱，可接入30臺逆變器，由該設備將動力電纜中的通信數據分離，通過GPRS/LAN/光纖的形式將數據發送到本地通信站。

ii、環網多臺SCB 2000

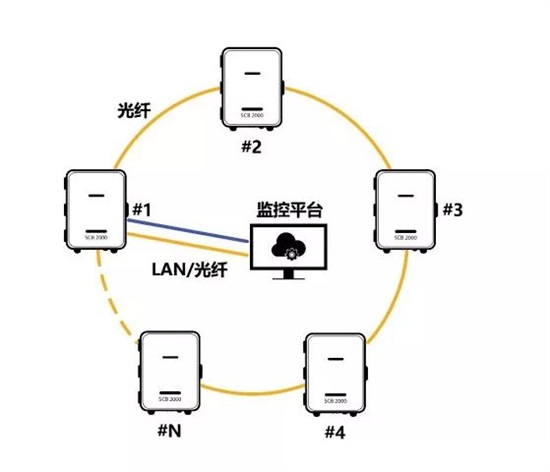

針對多臺SCB 2000通訊箱，采用光纖環網的形式聯接，其中一臺SCB 2000需設置為主機，其他的SCB 2000設置為從機，由主機通過LAN/光纖的方式接入本地通信。

在多機環網中，如其中一臺SCB 2000信號中斷，數據依舊可以繼續傳送，不會丟包。

3、無線多臺SCB2000

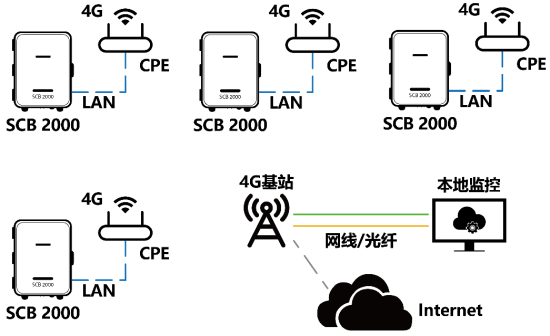

針對現場布光纖不方便的場區，可以選擇4G的方式傳輸數據，每臺SCB2000配置一個LAN轉4G的數傳模塊，通過4G基站上傳至固德威云服務器，同時也可以通過網線/光纖的形式上傳至本地通信。

No.3

總結

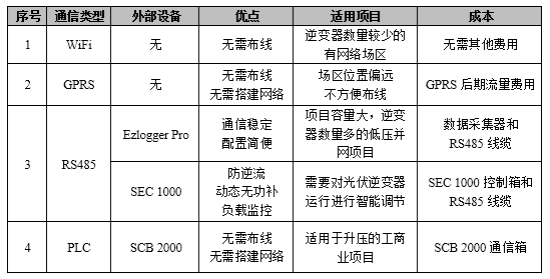

為方便大家快速定位適合自己項目的通信方案，現將上述方案的優點及適用場景進行對比，如下表：

客戶可以根據項目的具體需求選擇合適的通信方式。

光伏項目中存在其他通信需求，小固也積極做出對應的方案，考慮篇幅原因，文檔并沒有做出詳盡列舉，當有其他通信需求時，請和小固取得聯系。
