光伏發電在電網能源結構中所占比重越來越高，根據交流并網接入電壓等級的不同，光伏發電所需要兼容的電網形式也不同。本文從電網形式開始，介紹固德威逆變器的交流側輸出形式，并給出配置方式簡述。

●?一、電網形式?●

常見的電網供電系統分為TT、IT和TN三種形式，其中TN型系統分為TN-C，TN-S和TN-C-S三種表現形式。電網形式的分類主要通過電源變壓器中性點接地方式和電氣設備外殼或可導電部分的接地方式進行分類。電網的形式示意如下圖：

● 二、光伏發電接入形式 ●

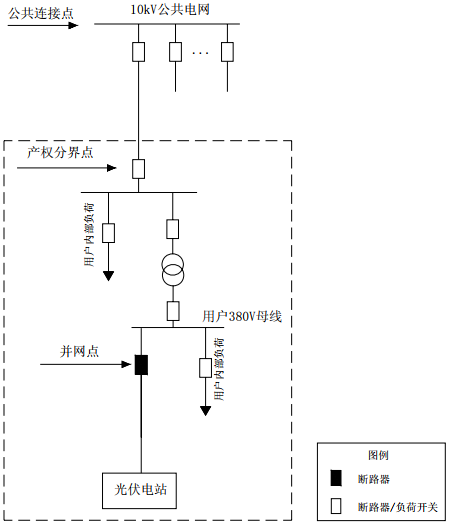

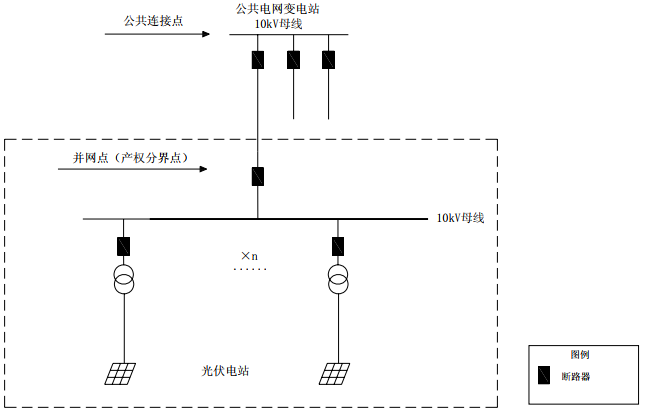

分布式光伏發電根據并網接入電網等級可以分為低壓并網即常見的0.4kV低壓并網和10kV高壓并網。光伏發電的接入形式示意如下圖：

● 三、光伏逆變器

對接入形式的兼容 ●

不同國家和地區對于光伏并網的安規要求有所不同，包括對于系統的工作接地和保護接地等方面，在做設計選型時需要考慮當?shù)匕惨?guī)要求。
而根據光伏逆變器的工作原理，對于接入形式兼容的外部體現主要為交流側是否需要接入N線。對于單相接入及SPLIT電網和以美國、菲律賓等為代表的電網形式，要求相對固定，不作詳細介紹，本文主要介紹常見三相并網發電系統。
常見的光伏電站應用中，升壓并網項目多采用無零線設計，需考慮當?shù)氐陌惨?guī)要求。而低壓并網項目目前多采用有零線設計，同時也有越來越多的低壓并網電站采用無零線設計。光伏逆變器對接入形式的兼容示意如下圖：

● 四、固德威逆變器應用說明?●

光伏逆變器對接入形式的兼容

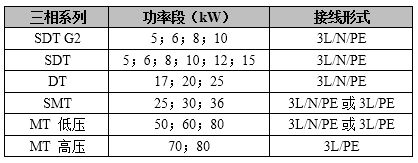

固德威三相逆變器產品系列全面，根據不同光伏并網應用的要求，對不同功率段的逆變器交流側形式作出響應，在參數規格中以<額定輸出電壓>體現，匯總信息如表格TAB-1 三相逆變器交流側形式匯總。

對于可以在有N線和無N線應用中工作的三相逆變器，固德威提供便捷的現場配置方案?，F(xiàn)場的配置需要按照標準步驟（SOP）進行操作，以固德威MT機型示例，主要的步驟表述如下：
4.1 屏幕配置斷開逆變器與電網的連接，通過在逆變器屏幕上操作進行電網類型選擇，形式選擇界面如下圖所示：

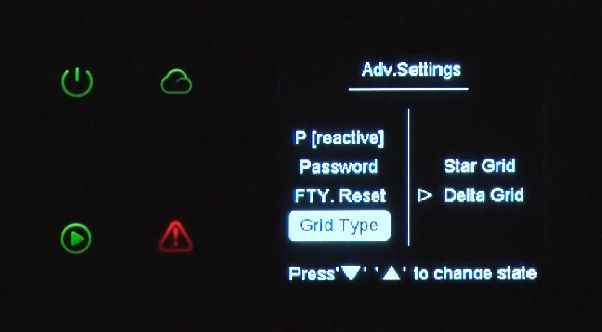

屏幕配置電網類型

4.2 APP配置斷開逆變器與電網的連接，通過APP：SolarGo操作進行電網類型選擇，操作界面如下圖所示：

?

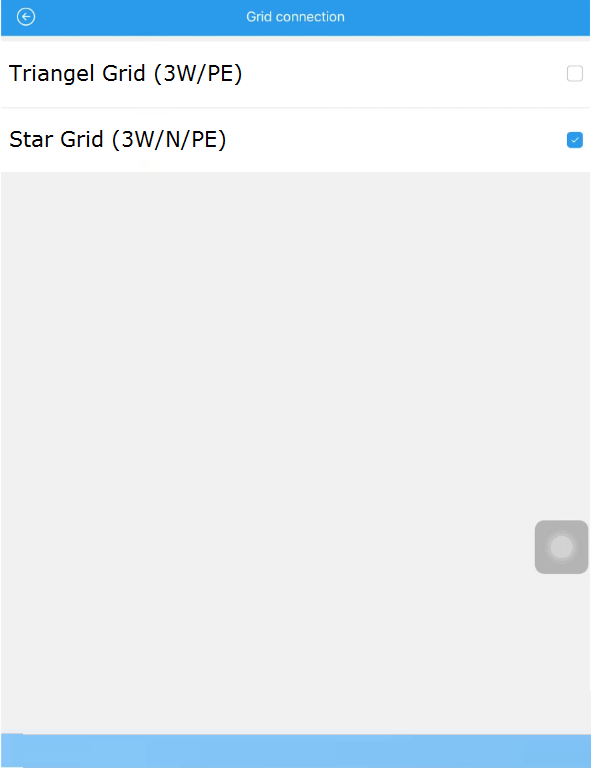

APP配置電網類型

光伏的應用對于逆變器提出了不斷變化的要求，當你的光伏電站有新的應用需求時，歡迎留言和我們溝通討論。
