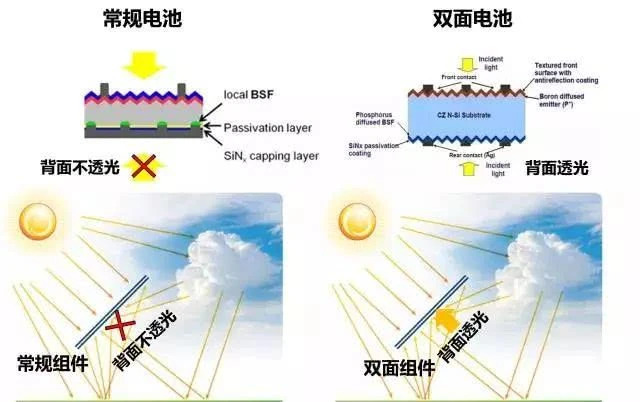

首先，我們先來了解一下什么是雙面組件，雙面組件最直觀的就是組件的背面也能發電，它主要是利用了電池片領域的技術，把原先不透光的一整塊背電極，做成像正面一樣透光的柵線，然后再通過一定的參雜手段，把背部也制成PN結，從而保證了反射光和散射光能夠正常攝取。

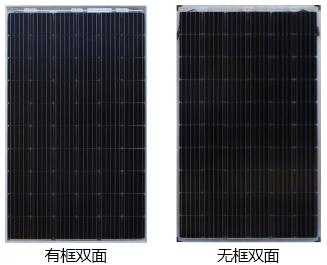

雙面組件一般采用的是雙玻的形式，當然也有使用透明背板的，可以降低組件的重量，根據客戶需求可以對是否加邊框以及接線盒的電纜長度做定制。

雙面組件的背面也能發電，根據不同的反射環境增益也有所不同；背板一般采用玻璃材質，即雙面雙玻，也有透明背板材質，可以減輕組件整體重量；對安裝支架及組件間串接線纜有特殊要求。

雙面組件與逆變器的

配置關系

組件增益

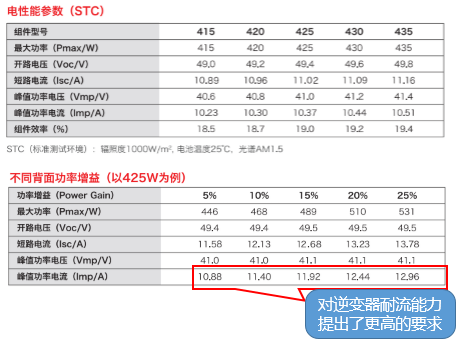

我們來看看雙面組件的電參，上面這個表與一般組件沒什么區別，都是在標準測試環境下的基本性能參數，不同的是下面這張?jiān)鲆姹恚浑y發現這款組件的背部增益在5%~25%之間，那目前雙面組件的價格一般是在正面功率的基礎上增加5分錢的成本，相當于上浮了2%~3%左右，所以還是相當劃算的。

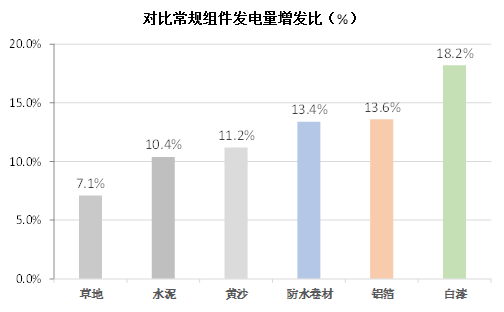

雙面組件背部的增益對安裝環境也提出了相應的要求，下面這張不同安裝環境的增益，相比于草地、水泥、黃沙等地面材質，地面刷白漆的增益效果最好。

不同安裝環境增益

雙面組件的增益主要來自于背部電流增益，目前組件正面峰值電流一般不超過11A，當背面功率增益達到20%時，峰值電流一般不超過12.5A，這就對逆變器的耐流能力提出了更高的要求。

逆變器選型

雙面組件發電量較常規產品顯著提升，系統設計上需適度降低容配比(DC/AC)，希望逆變器具有短時極強的過載能力。

雙面組件的功率增益基本來自于背面受光帶來的電流增益，Imp可能超過11A，匯流箱與逆變器的最大電流設計應提高。

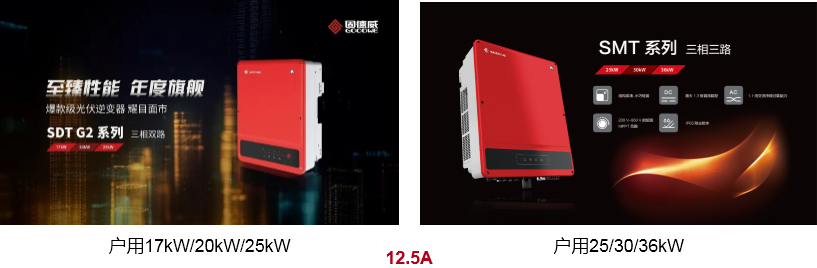

考慮到有背部增益，我們在設計方面需要適量降低系統的直流超配，同時逆變器需要有可靠的短時的過載能力，固德威在戶用機型SDT G2 以及SMT系列都標配了12.5A的直流耐流性能，適配配目前大多數雙面組件。

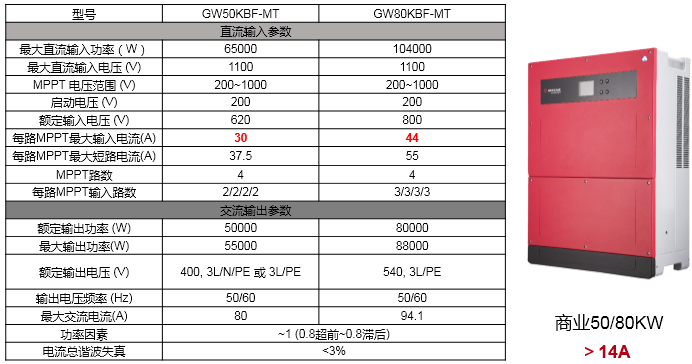

我們在工商業機型上也做出了相應的變化，MT機型的50、80kW都推出了BF系列，適配目前市面上的大功率雙面組件，80kW的MPPT最大輸入電流是44A，每路MPPT可以接3路組串，每路進線的電流就是14.6A，同樣50kW的機器每路進線電流可以達到15A。

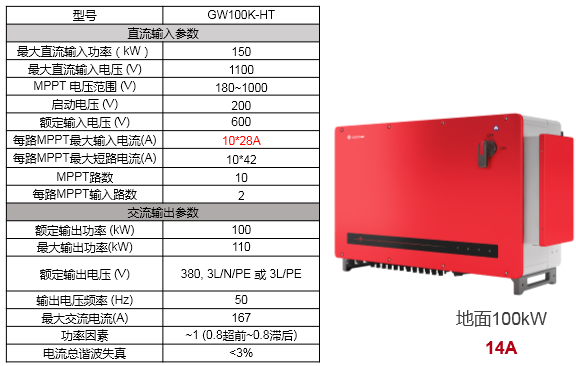

針對地面項目，我們即將推出的100kW以上的HT系列的大機也是做了相應的適配，以100kW為例，每路MPPT最大電流支持28A，每路組串接入則可支持14A的電流輸入。

雙面組件安裝要點

1、組件接線盒位置、線長、組串接線方式

2、壓塊位置、大小

3、組件支架不遮擋背面電池片

4、組件高度與傾角

5、組串接線優化

結合我們正在進行的新工廠的屋頂項目，列舉了5個方面，介紹一下在安裝過程中的一些注意事項。

接線盒位置、線長、組串接線方式

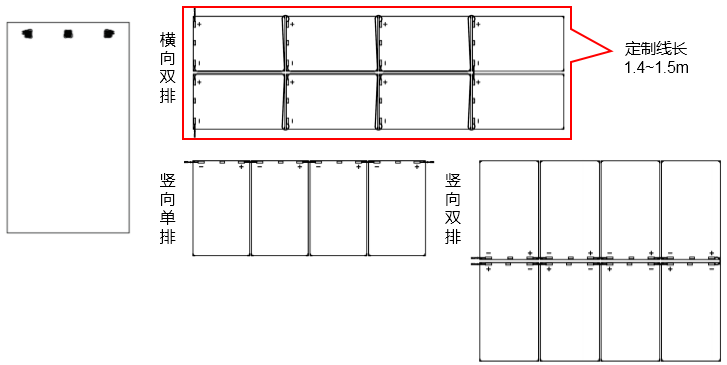

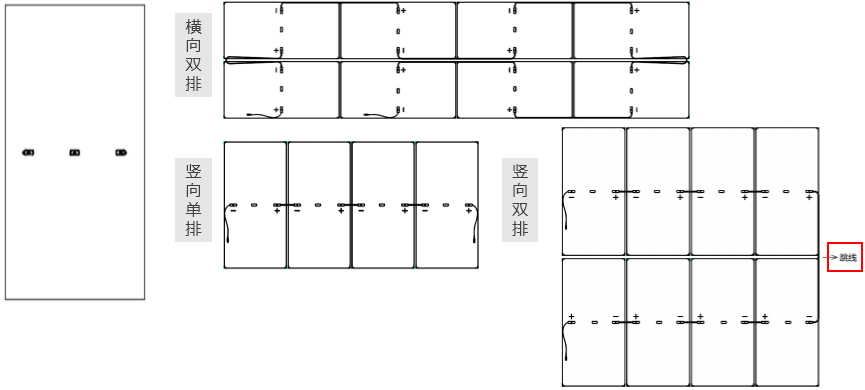

首先是接線盒在組件中間位置的雙面組件，這種形式多為半片的組件，在敷設形式上可分為橫向雙排、橫向單排、豎向單排以及豎向雙排。

這里主要列舉了其中3個，需要注意的是，在橫向排布中上下組件方向一致，相鄰組件方向相反，這種方式要求組件電纜長度要在1.4~1.5m左右。

豎向單排組件電纜就可以短一些，豎向雙排會在上下組件連接時增加一根跳線，在前期估算是不要把它遺漏了。

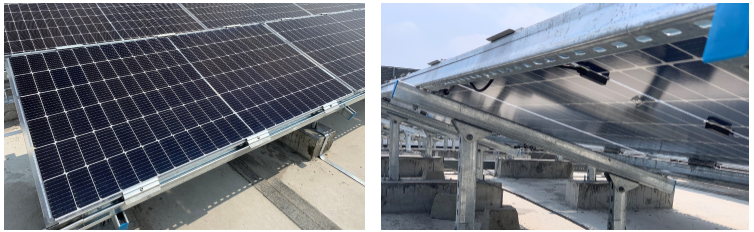

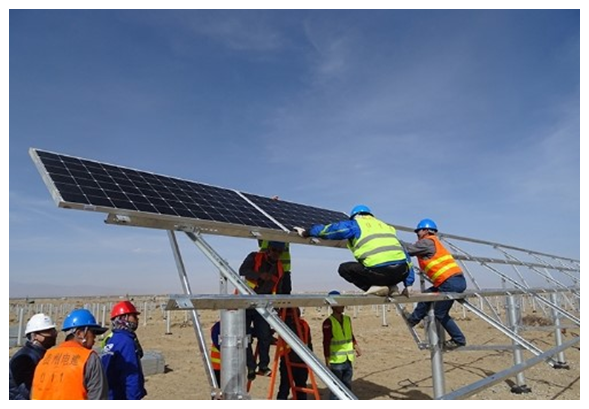

這就是我們固德威新工廠剛剛裝完的雙面組件，組件間的接線需要盡量避開背面電池片，避免遮擋。

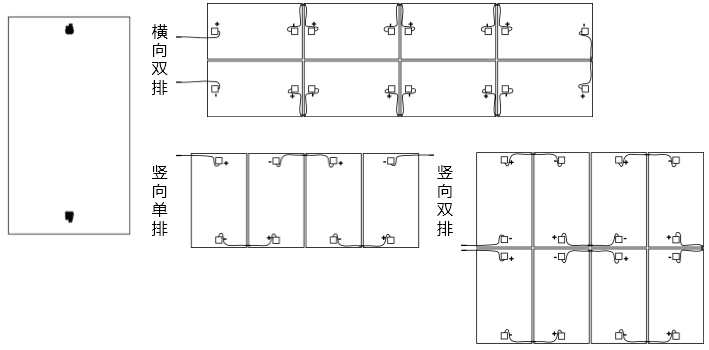

這種是一般的雙面組件，接線盒在組件的末端，單排布置一般沒什么問題，在雙排布置中，橫向雙排的組件方向均一致，線長需要保證在1.5m左右，豎向雙排與單排電纜較短，雙排需要注意上下排組件是頭對頭的形式放置。

當然還有的雙面組件接線盒的位置在上下頭，這種組件敷設的形式與前面類似，不同的形式需要注意一下組件的方向，這邊不做贅述。

壓塊位置、大小

壓塊應用在光伏項目上由來已久，對于有框雙面的安裝可以直接參考常規組件進行，我這邊主要是針對無框雙玻的壓塊安裝。

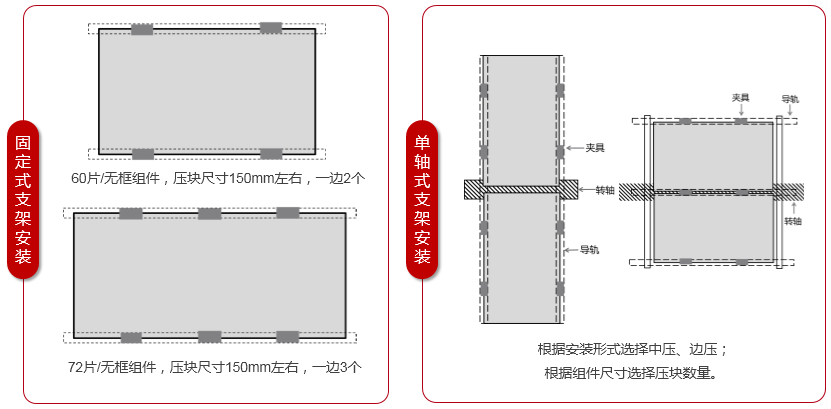

從圖上我們不難發現，60片電池的組件一般建議壓住組件的4個點，72片電池的組件一般建議壓6個點，具體位置根據不同尺寸的組件會略有不同，壓塊的尺寸也較常規的尺寸要長一些，一般要求在150mm左右。

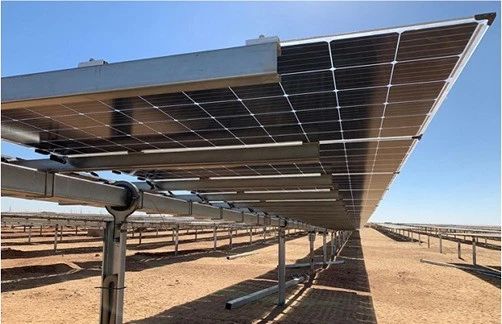

跟蹤式支架需要注意的是轉軸盡量在組件與組件之間，減少背部遮擋。

組件支架不遮擋背面電池片

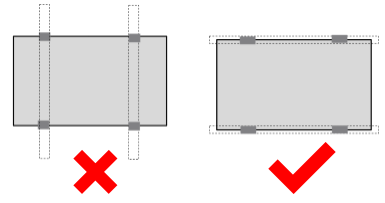

在支架結構設計時，支架構件不能橫穿組件電池片區域，只能在組件邊沿設置斜梁、檁條及連接輔件，同時逆變器安裝位置也不能在組串背后，而應該安裝在組串側面，避免影響到組件背面的反射光。

采用雙面組件的項目在設計支架時需要考慮到背部遮擋的問題，支架構件不建議橫穿組件背部電池片區域，需要盡量沿邊緣設置。同時，逆變器也不能掛在組串背后，避免遮擋。

組件高度與傾角

根據模擬，反射率越大，離地高度越高，背面增益效果越明顯，當組件離地高度在1m以上時，背部接收到的輻照度趨于穩定。建議組件離地高度根據實際環境可選擇在0.3-1m之間。

常規形式安裝時，建議采用當?shù)刈罴褍A角。

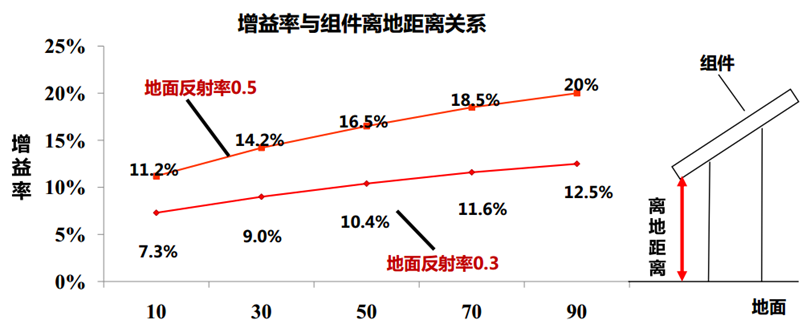

除了我們一開始談到的不同材質的地面會影響背部增益，不同的離地高度對應的增益效果也不盡相同，這幅圖就反映了雙面組件背部增益與組件高度的關系，高度越高對應的增益上升幅度是放緩的，結合基礎成本考慮，我們一般建議組件高度不要超過1m，可以在0.3~1m范圍內來按需選擇。

組件接線優化

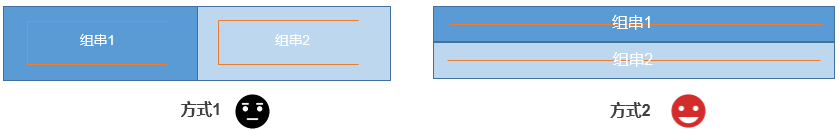

最后我們來看看組串的優化，對于標準方陣而言，一般的接線方式無外乎就是下面的這兩張圖，第一種上下串聯，第二種上下分開串聯。

對于一個典型的雙排的光伏方陣而言，下面一行的距地高度和上面一行的距地高度是遠遠不同的（尤其是在組件豎向布置時），所以他們所接收到的反射輻射量也是不盡相同的。

從直觀上我們也可以明顯感覺到，下面一行組件的背面空間會暗一些。所以顯然下面一行組件的電流也會略低于上面一行組件。

而此時，在進行組串接線時，如果選擇方式1，受下面一行組件低電流的影響，上面一行組件的電流也會降低，從而使得整體的輸出功率有所降低。

而如果采用方式2，此時上下兩行單獨成串，互不影響，充分的利用的雙面組件的性能，提高了發電量。

那細心的小伙伴就會發現結合剛才的組件離地高度越高，增益也越大的結論，上下排組件的增益效果是不同的，上排的組件增益相對較高，下排的組件增益相對較低，那為了降低組串的失配，我們還是建議有條件的選擇方式2的組串形式，同時將上下兩串接入逆變器的不同MPPT下，這就是目前雙面組件的最優的接線方式。
