數字顯示光伏發電，數字驅動光伏發電是ICT技術發展給光伏行業帶來的進步，通過數據采集和圖表顯示，業主、投資單位、運維單位等相關方可以輕松便捷地獲取所需要的信息并及時發現電站問題或?qū)﹄娬具M(jìn)行優化升級。

光伏電站的運行數據一般由光伏逆變器進行采集，通過一定的通訊方式輸?shù)教囟ǖ暮笈_進行數據處理、存儲和管理。這些通訊手段不僅實現了電站的全數字化，使電站全量數據可視、可管，并且對后期運維有非常大的意義。

目前分布式光伏電站可以選擇的通訊方式有很多，如WiFi、GPRS（4G）、RS485、PLC、PLC-LTE、藍牙等。如何選擇合適的通訊方式要結合實際項目的特點和需求。本文主要分享不同通訊解決方案的組網形式和特點。

一 、WiFi通訊方案

組網形式：一般每臺逆變器配置一個WIFI模塊，對應的區域有網絡覆蓋。如圖所示：

特點

1、WiFi通訊方式適用于逆變器臺數較少的項目，優勢是不需要布線，也不產生流量費用；

2、WiFi上傳的數據到固德威SEMS平臺或特定的第三方平臺；

3、固德威新型WiFi模塊接口已采用USB接口代替老式的PIN接口，更加方便快捷；

4、無屏機配置WiFi模塊+手機APP作為本地監控的一種手段，可以通訊手機連接逆變器WiFi模塊信號，進行本地數據查看和設置。效果等同于后面講的藍牙模塊+手機APP。

二、藍牙通訊方案

藍牙模塊+手機APP（Solargo）是實現逆變器無屏機本地監控的方式，效果等同于前面講的WiFi模塊+手機APP。

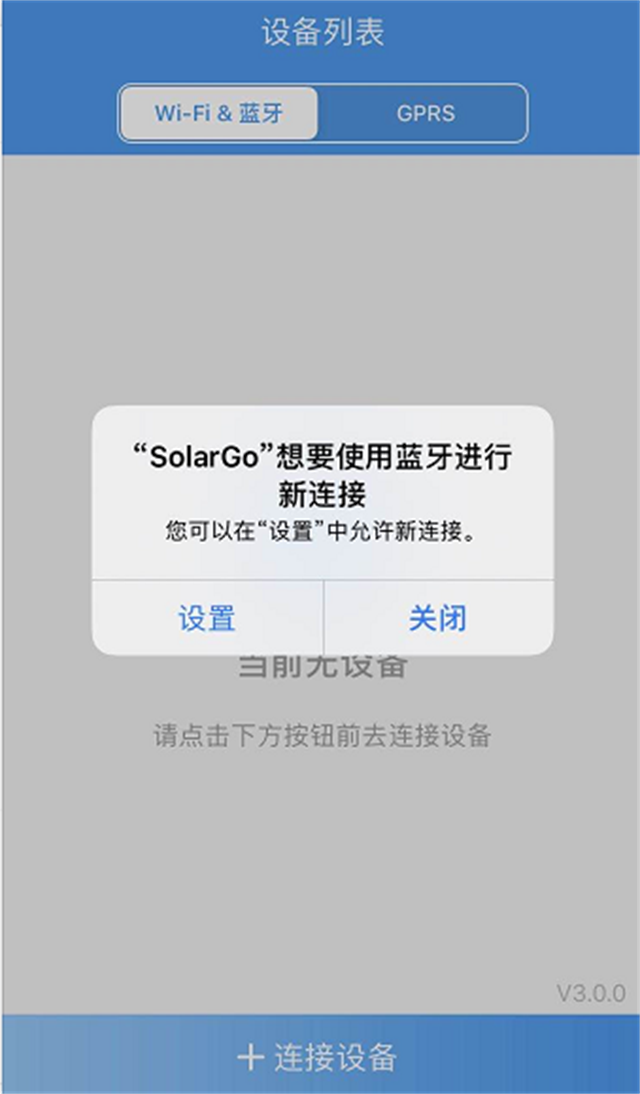

Solargo藍牙連接界面

三、GPRS通訊方案

組網形式：一般每臺逆變器配置一個GPRS模塊，GPRS模塊內置電信或者移動的SIM卡，數據發送到通信基站再上傳到對應的服務器。如圖所示：

特點

1、很多中小型的分布式項目采用GPRS通信方式，原因是GPRS通信無須布線，APP僅需注冊電站，無需特殊配置。數據可以發送至固德威SEMS運維平臺或者通過直發/轉發的方式發送到指定的第三方平臺；

2、GPRS使用的是2G信號，要根據當?shù)氐男盘枏姸冗x擇電電信或者移動SIM卡，還需考慮以后2G退市的風險。同時GPRS默認免流量使用五年，五年后續購買流量費用；

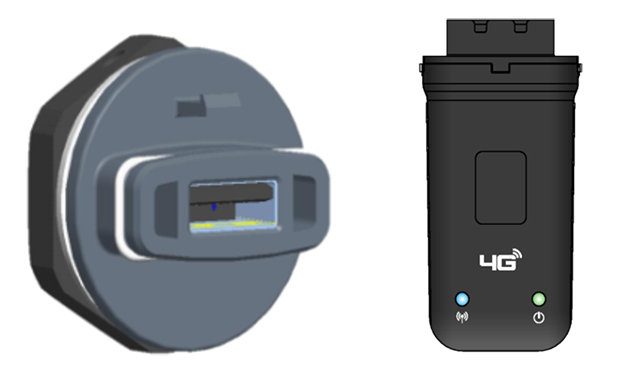

3、固德威新機型GPRS模塊接口已采用USB接口代替老式的PIN接口，更加方便快捷。

4、固德威已經推出了4G模塊，該模塊可以提供4G信號網絡，傳輸穩定。該模塊的一種版本還可用于之前5PIN口GPRS模塊的升級。同時該模塊具有對之前5PIN口GPRS模塊升級的版本。

四、RS485通訊方案

組網形式：逆變器通常帶有2個RS485接口，通過手拉手的形式，由末端逆變器接數采裝置，數采裝置通過LAN、GPRS或光纖等形式送到監控后臺。如圖所示：

特點

1、RS485通訊在光伏項目中應用廣泛，不管是低壓并網還是升壓并網的項目，都可以采用RS485的通訊形式。接入第三方通訊平臺尤其是本地監控多數采用RS485/PLC通訊形式；

2、RS485的優點是通訊穩定，信號無串?dāng)_；

3、RS485需要敷設通訊線纜，增加項目物料和施工成本；同時，RS485通訊一旦發生通訊故障，較難定位到通訊故障點；

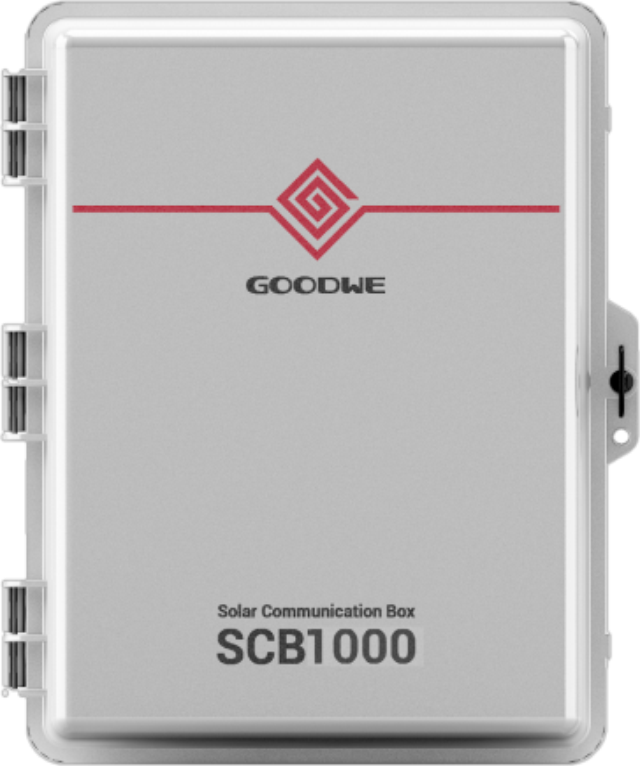

4、固德威RS485通訊有2種設備，一種是數據采集器Ezlooger Pro，Ezlogger Pro需放在室內或者配電箱中，最多可接入60臺逆變器，同時還預留一個COM口，可接入電表實現防逆流功能，或者接入第三方環境測試儀獲取氣象數據。另一種是SCB1000通訊箱，IP65防護等級，可內置光模塊和交換機，可實現通訊箱以光纖或光纖環網的形式到后臺。

五、PLC通訊方案

組網形式：PLC（Power Line Communication）即電力載波通訊。如圖所示：

特點

1、PLC通訊適用于升壓并網的項目，升壓箱變前無負載的項目即可用PLC，PLC電力載波通訊技術的在光伏電站中的應用，不但能夠節省客戶在通訊線纜和施工上的投資，而且提升了電站的通訊可靠性和可維護性，是值得信賴的電站通訊方案；

2、PLC目前通訊速率可達100Kbps，適用于固德威SMT、MT、HT機型。固德威推出SCB3000通訊箱作為PLC通訊的核心，單臺SCB3000通訊箱最多可接60臺逆變器，PLC的通信距離是1000m。

3、PLC-環網光纖方案

針對多臺SCB 3000通訊箱，采用光纖環網的形式聯接，其中一臺SCB 3000需設置為主機，其他的SCB 3000設置為從機，由主機通過LAN/光纖的方式接入本地通信。

在多機環網中，如其中一臺SCB 3000信號中斷，數據依舊可以繼續傳送，不會丟包。

六、PLC-4G LTE方案

子陣內采用PLC通信方案，子陣與控制室之間采用4G無線通信方案。該通訊解決方案使用4G LTE光伏電站無線通訊技術代替?zhèn)鹘y(tǒng)光纖環網通訊。能有效解決傳統光纖環網部署復雜、維護困難、信息傳輸速率慢、丟包現象嚴重等問題，為客戶提供更加高速、可靠、智能的通訊網絡，提升電站整體的通訊可靠性，為大數據分析提供有力支撐。

總結

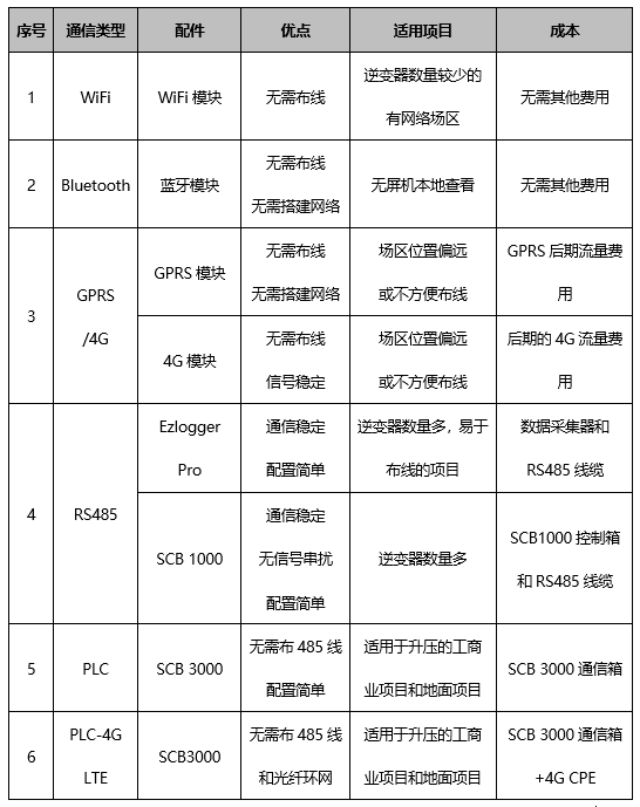

為方便大家快速定位適合自己項目的通信方案，現將上述方案的優點及適用場景進行對比，如下表：

客戶可以根據項目的具體需求選擇合適的通信方式。若有其他通訊需求或想了解對應通訊的具體方案，歡迎給我們留言。
