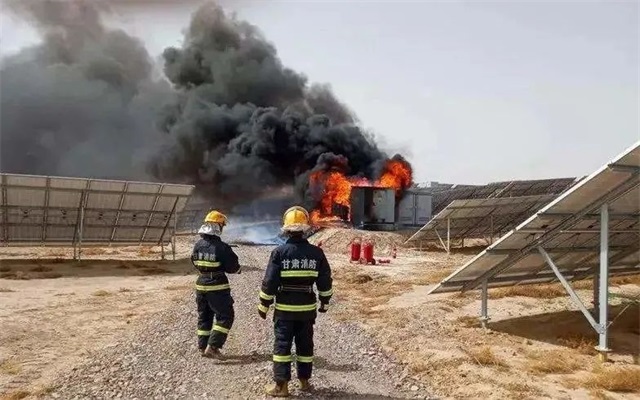

隨著整縣推進進程的實施，光伏電站大幅增加。由于安裝環境的復雜性，發生火災的風險很高。80%以上的電站著火是因?yàn)橹绷鱾?cè)的故障，如果直流高壓無法關斷，現場會存在觸電隱患。

因此，在消防響應之前，電站運維人員需要關斷光伏系統，切斷電源，以保障消防人員的安全和電網的穩定?？焖訇P(guān)斷（RSD）功能應運而生。

01

什么是快速關斷（RSD）？

即快速關斷每一塊光伏組件之間的連接，這是美國國家電工規范(簡稱NEC) 提出的光伏電站安全保護概念，英文名為Rapid Shutdown（簡稱RSD）。

在一些國家，包括澳大利亞、德國和美國，隨著光伏系統的增加，越來越多的消防員要求安裝“消防開關”，以減少在光伏系統中作業時的觸電危險。

早在2014年，美國就發布了NEC2014 690.12《組件級自我關斷解決方案》標準，對光伏系統的快速關斷作出了要求。

根據美國NEC690.12-2017法規要求，光伏系統必須具備快速關斷的功能。以距離到光伏矩陣305mm為界限，在快速關斷裝置啟動后30S內，界限范圍外電壓降低到30V以下，界線范圍內電壓降低到80V以下，也就是要求實現“組件級關斷”。

02

為什么快速關斷（RSD）很重要？

由于光伏系統是帶電設備，發電時電壓較高，且設備及電路中始終有電流存在，在以往的光伏系統火災事故中，即使關閉了電網電源，并且逆變器自動關閉，從組件到逆變器或控制器的電線仍然帶電，直流高壓對人身安全是巨大的隱患。

在緊急情況下，快速關斷（RSD）功能將組件電壓降至安全電壓，實現組件級快速關斷，為業主、安裝運維人員、消防員提供更高的人身安全保障。

03

怎么實現快速關斷（RSD）？

快速關斷的功能需要兩個設備——一個信號發射器和一些接收器。

發射器負責將快速關斷電源線信號傳遞到光伏組件陣列和逆變器之間的直流導線上，接收器負責檢測這些導體上的信號：

§  當信號存在時，接收器保持不動作的狀態，組件正常工作；

§  當信號消失時，接收器負責在指定時間內將光伏組件陣列電壓降低到標準限制的電壓以下，從而實現快速關斷功能。

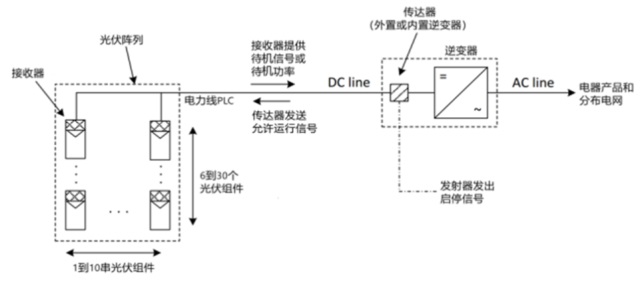

組件級快速關斷系統

04

國內有關快速關斷的規范要求

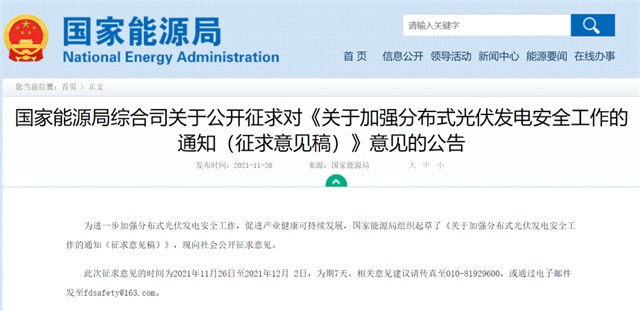

2021年11月26日，國家能源局發布《關于加強分布式光伏發電安全工作的通知（征求意見稿）》。

征求意見稿從分布式光伏的“主體責任”、“規劃選址”、“項目設計”、“施工安全”、“并網安全”等多個角度提出了更為嚴格的要求。在安全這部分提出，光伏組件應具有安全關斷保護功能，保證逆變器關機，交流斷電后，系統子陣外直流電壓低于安全電壓。這就是本文所闡述的快速關斷功能。

為了逆變器的安全性和電網的穩定性，逆變器搭配快速關斷功能設備，在緊急情況下實現組件級的獨立關斷，保證接近光伏組件人員的人身安全。隨著整縣推進逐步實施，國家對光伏系統的安全性提出更高要求，組件級快速關斷功能順勢而為，讓光伏電站管理更智能、快速、安全。
