隨著太陽能發電越來越火爆，工商業光伏發電越來越受到企業主的青睞，同樣村級電站也逐漸成為扶貧的主要模式，規模一般在50kw以上；商用項目一般安裝在工業廠房屋頂，以自發自用、余電上網為主，村級電站和地面電站建設則需要考慮用地類型，提前確認好土地性質，一般以全額上網為主。

此次小固探查了一個1.2MW工商業屋頂項目， 本文將從：項目勘察-組件的選擇及安裝排布-支架及接地-逆變器及應用現場-線纜選型及鋪設-交流匯流箱-整體設備清單系統圖-發電量等八個環節，跟大家分享它的設計全過程。以期為典型分布式工商業光伏電站設計提供參考。

一.項目地勘查

項目地是處于江蘇省蘇州市的一家工業屋頂，屋頂是水泥平面屋頂，承載能力符合分布式光伏要求，周圍無陰影遮擋，適合安裝光伏系統。

二.組件

1.組件的選擇

先確定組件的規格，再根據項目現場的大小選取合適的逆變器，組件選取市面上常見的晶硅260Wp的組件，該組件的大小為1640mm*990mm*35mm，可鋪設4620塊。組件的峰值功率Pmax=260Wp，峰值電壓Vmpp=30.9V，峰值電流Impp=8.42A，開路電壓Voc=37.7V,短路電流Isc=8.89A.

2.組件的安裝角度

光伏組件的安裝角度是整個系統獲得最佳發電量的最重要因數，國內一般組件朝南放置，安裝傾角根據各地區緯度不同有一個最佳傾角。（具體地區安裝最佳傾角可在“固德威光伏社區-固有料-光伏小工具”下查找）

蘇州市安裝最佳傾角

3.組件的陣列間距

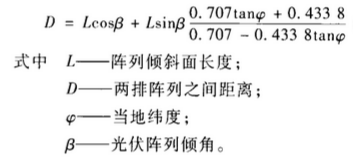

最小間距應保證冬至日9點至15點期間，光伏組件不出現遮擋，計算公式如下：

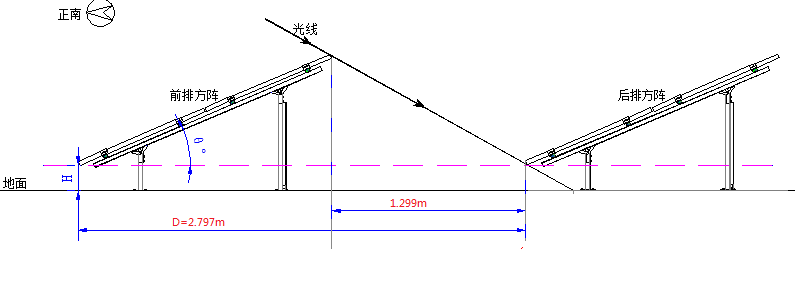

計算可得較好的間距：

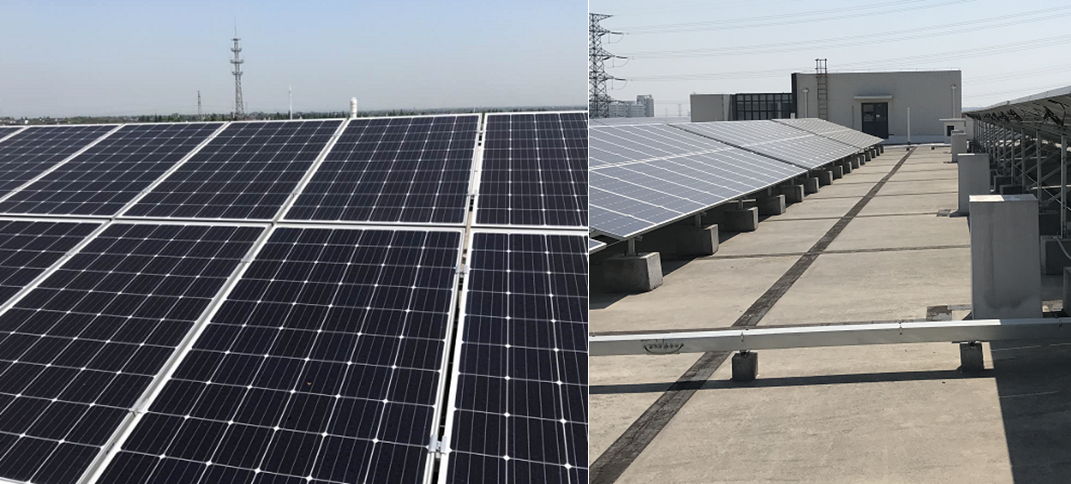

4、組件的具體排布

根據繪測，項目現場可排布組件數量為4620塊，總的項目容量約為1.2MW.

現場采用雙豎排的安裝方式，陣列前后的間距設計超過1.5m，不存在組件之間的遮擋問題。

三.支架（含接地）

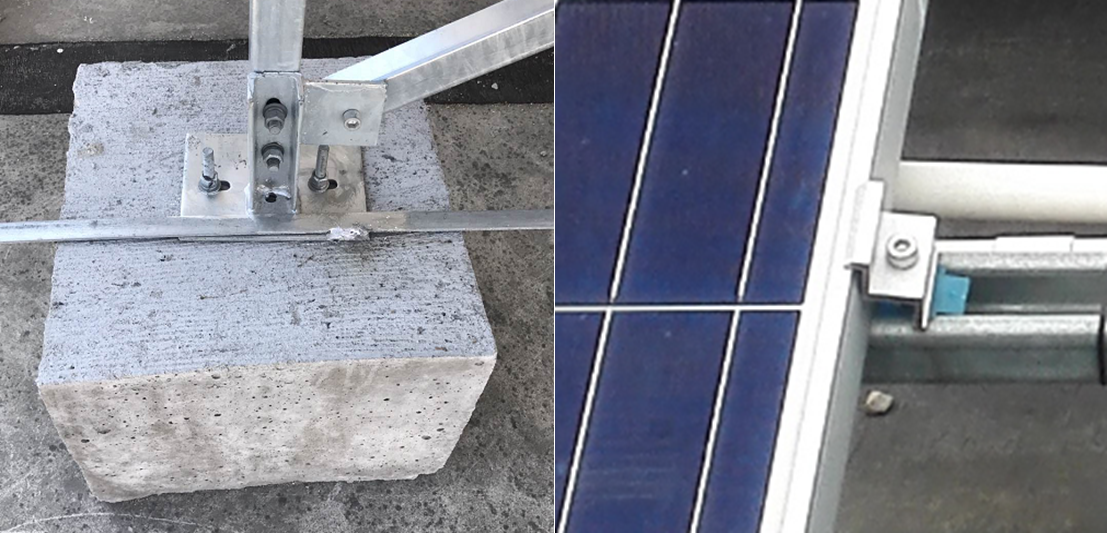

1.先制作做水泥壓塊（尺寸40cm*40cm*30cm），同時預埋U型螺栓；等風干后安裝支架和組件，組件邊框采用邊壓塊跟螺栓方式進行固定。

預做水泥墩子組件邊框固定

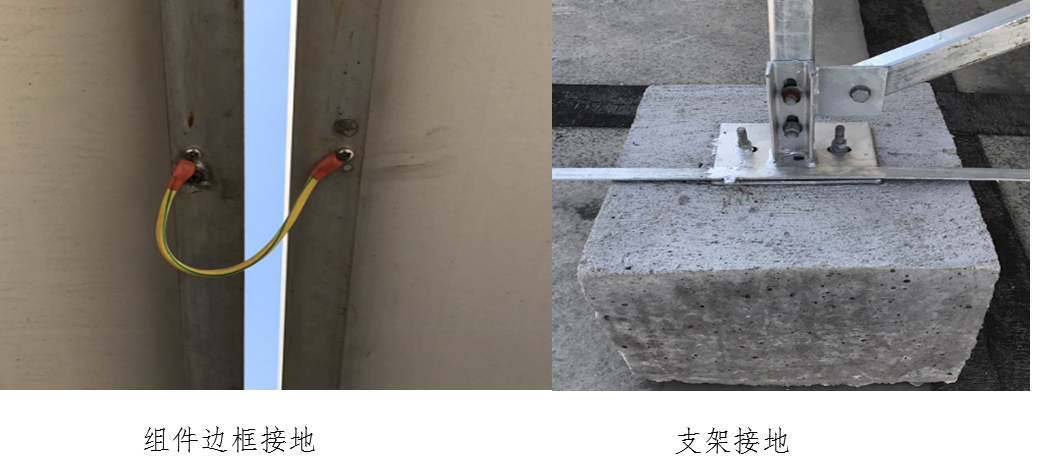

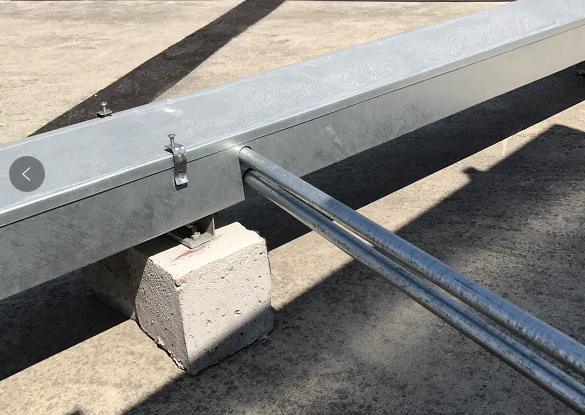

2.支架接地

支架底部焊接扁鋼和建筑屋頂?shù)慕拥鼐W(wǎng)接在一起，構成網格。

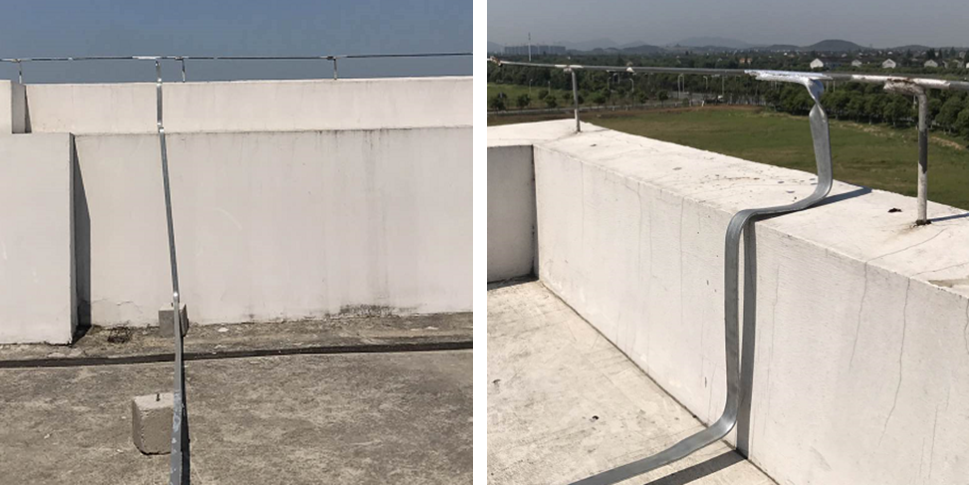

光伏系統接地接到接地網上

當整個接地網焊接完成后，馬上用電阻儀進行接地電阻值測試，當接地電阻R≤4歐姆滿足工作接地的要求。

四、逆變器的選擇

1.工業并網點為380V，朝向基本一致；組件總功率約為1.2MW，可選擇技術成熟、轉換效率高的GW50K-MT的逆變器 22臺，容配比為1.1符合蘇州地區最佳容配比。

GW50K-MT

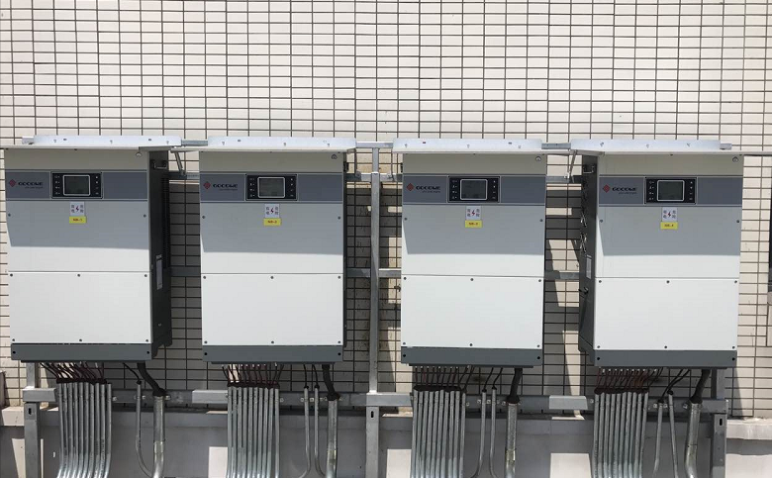

1#樓逆變器圖片(4臺GW50K-MT)

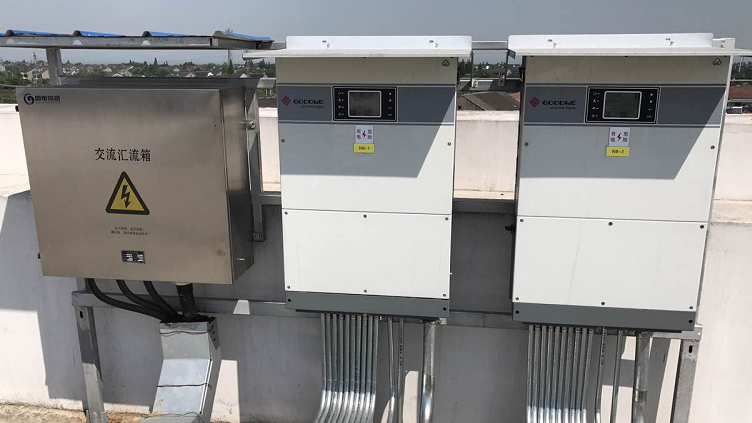

2#樓逆變器圖片（3臺GW50K-MT）

五.線纜選擇

?  直流線纜多為戶外鋪設，其需要防潮、防曬、防寒、防紫外線的特點，所以選擇光伏認證的專用線纜，線徑為 PV1-F 1*4mm2。

?  交流線纜用于將逆變器交流側與交流并網柜相連，除了要考慮防潮、防曬、防寒、防紫外線，還要考慮到交流電壓損失和線徑載流量，所以MT選用線徑5*35mm2的YJV型線纜。

交流線纜橋架鋪設

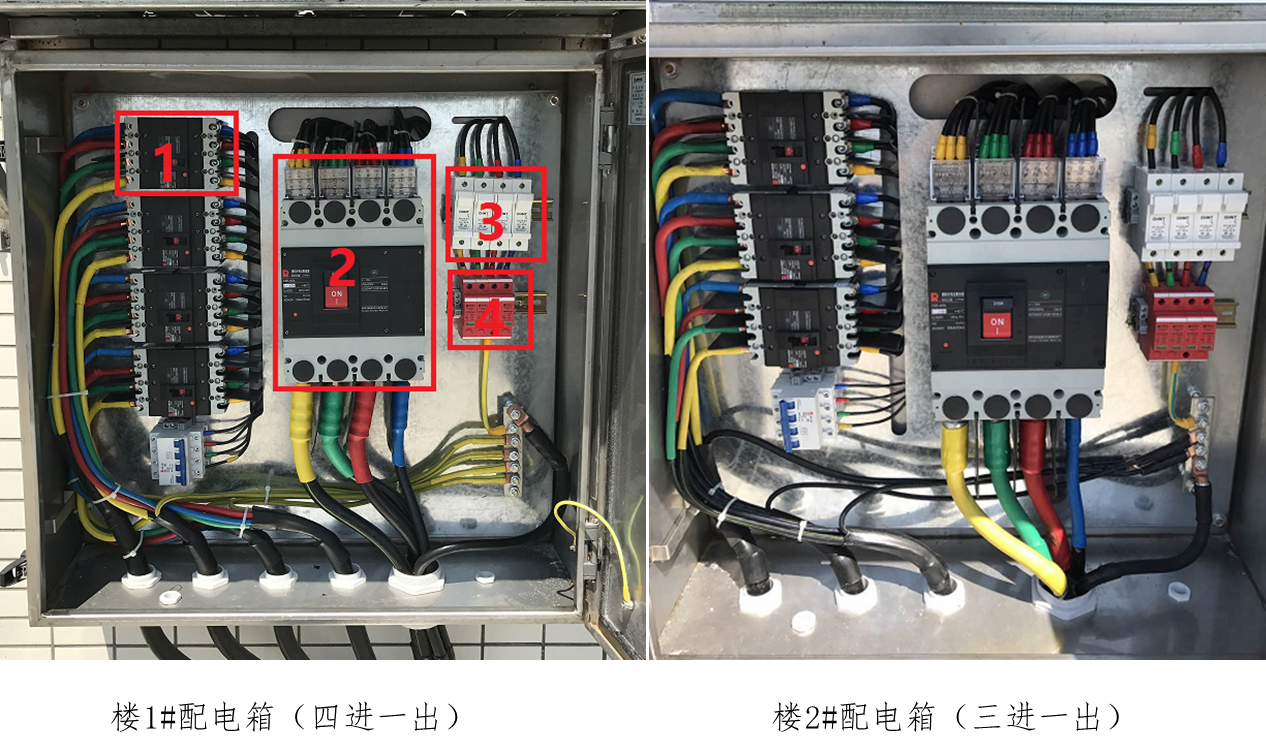

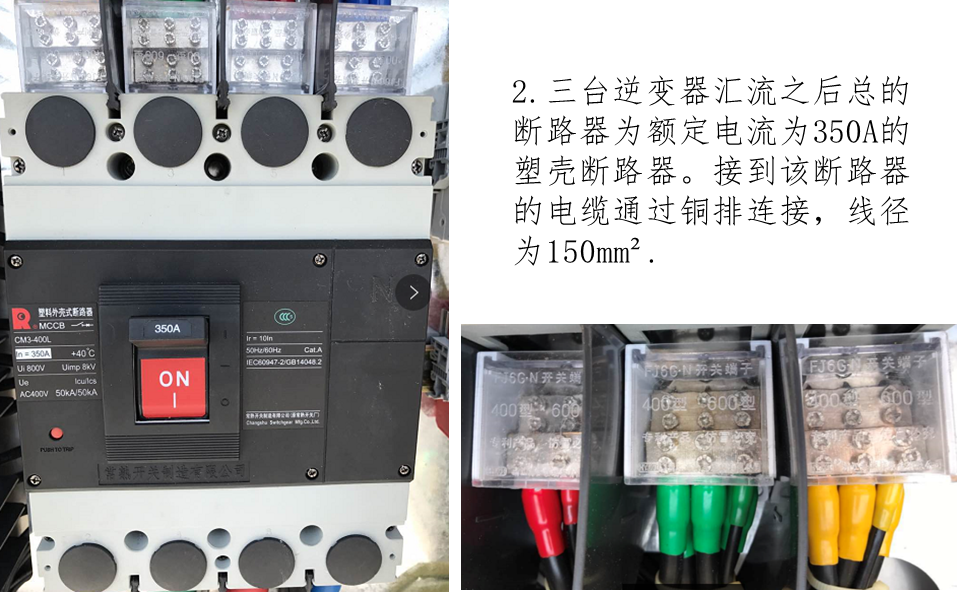

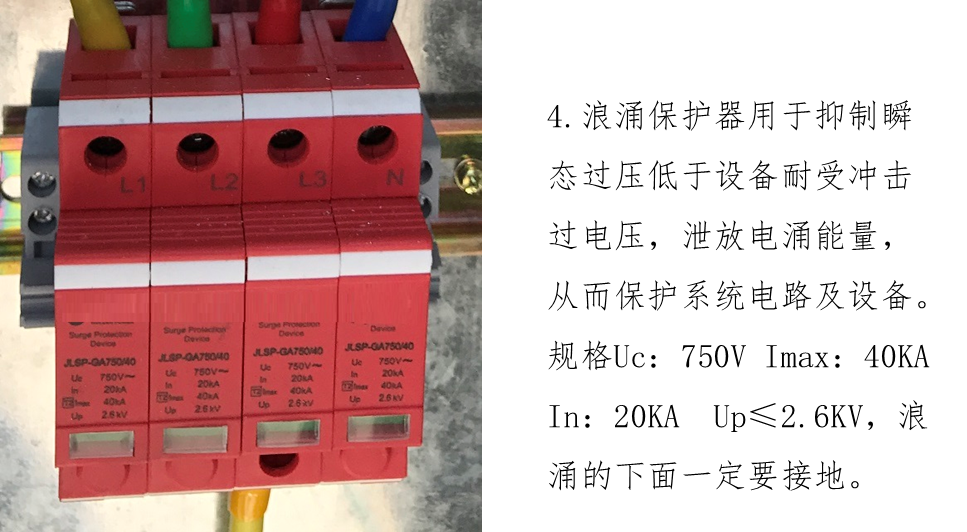

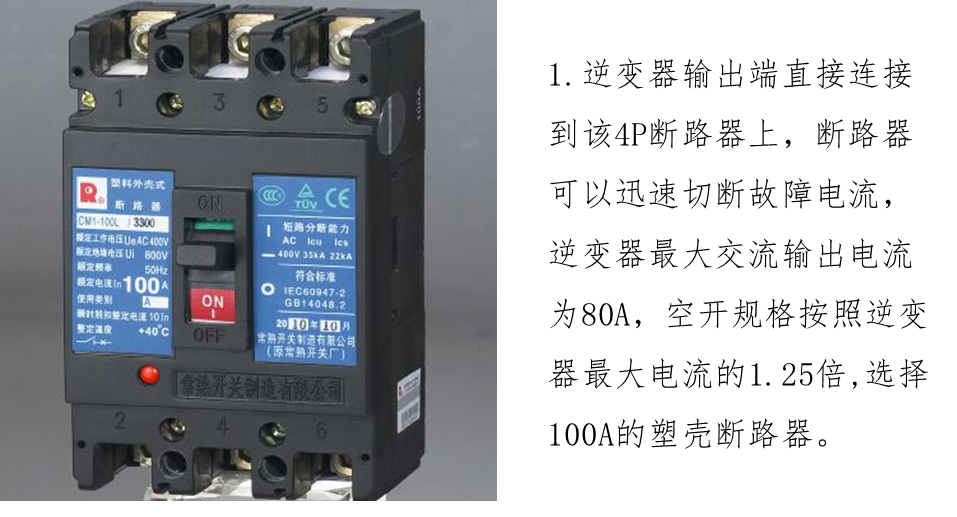

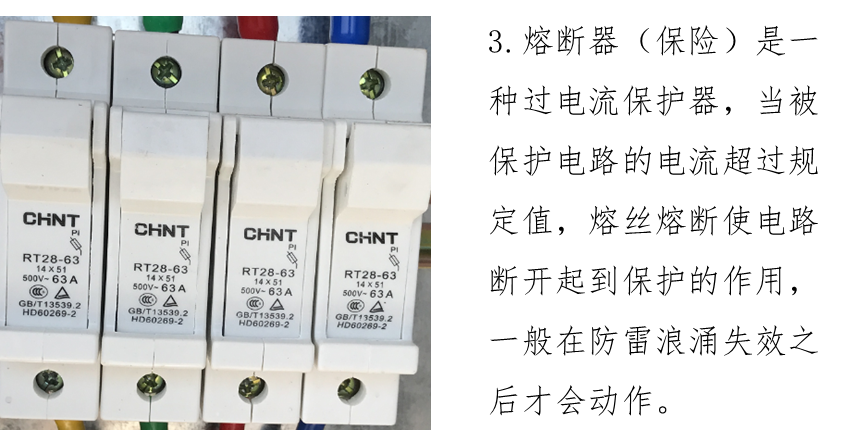

六.交流匯流箱選擇

七.整體方案注：多臺逆變器通過交流匯流箱匯總后統一接入常用變壓器并到電網。

1.設備清單

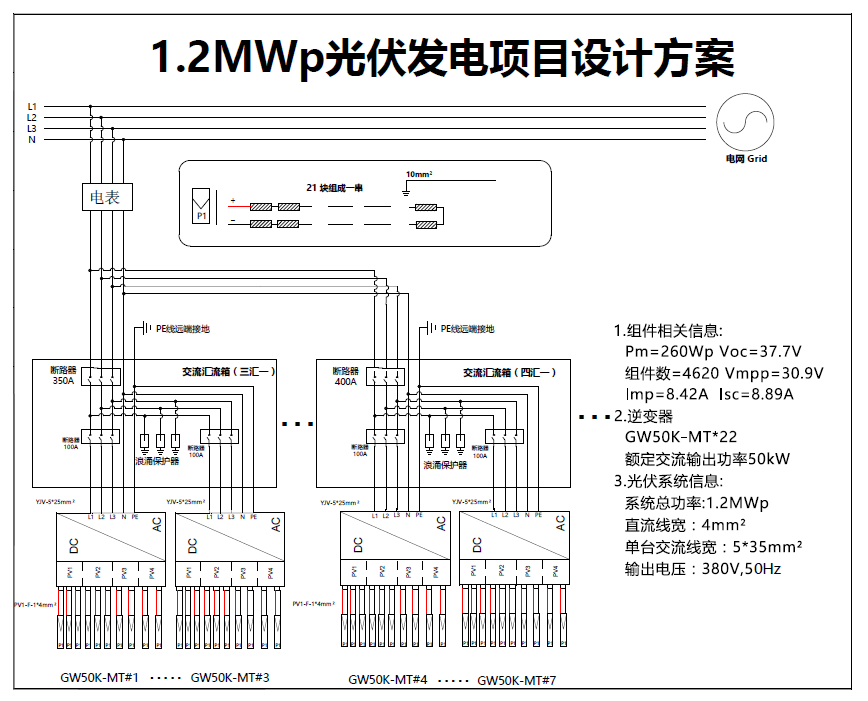

2.系統圖

八、發電量

蘇州地區的光照按照全年1400小時計算，該項目首年發電量預估為1680000度電。
