工商業光伏的前景廣闊，然而傳統工商業光伏電站采用的是附著式安裝，不僅不美觀，還存在漏水、荷載不足、運維困難等問題。

固德威銀河輕質光電建材給出最優解，是全球首款輕質光電卷材一體化產品，主要針對荷載不夠、有漏水問題的工商業廠房，單平方重量6kg，相比于傳統組件20kg/m2的重量，應用場景更加廣泛。

今天下午3點，小固直播介紹了銀河輕質光電建材的實際應用案例，用真實的設計和數據，為大家全方位介紹輕質光電建材的設計過程、安裝注意事項、發電量等內容，部分直播問答如下：

部分直播問答

1、銀河與市面上輕質組件的區別？

答：1）產品方面：主要區別在于銀河中間增加了一層增強層，保證產品的剛性，正面抗沖擊性能更好，表面平整度也會更好，產品安裝后不會出現彎曲下橈的情況，減少表面積灰，保證發電量。同時銀河具有更好的搬運以及安裝友好性；

2）安裝方面：銀河產品通過熱風焊接的方式相比常規產品的膠粘方式，在抗風揭、耐候性方面優勢明顯；

3）系統方面：銀河系統方案特有的通風散熱構造，保證屋面系統壽命的同時，有效提升發電量。

2、和常規的晶硅帶邊框組件相比，銀河有什么優勢？

答：主要優勢是產品重量輕，能解決屋面荷載不足的問題，同時搭配TPO卷材同步施工，解決屋面漏水問題。

3、銀河要求的屋面最小承載力是多少？

答：銀河的重量是6kg/m2，因為我們要搭配TPO卷材一體化施工，所以一般給設計師的荷載是8kg/m2。

4、針對不同的彩鋼瓦屋頂，支架方案跟固定方式是怎么樣的?

答：彩鋼瓦屋面分為T型、直立鎖邊、角馳型，針對T型屋面，可以直接進行TPO鋪設焊接銀河產品；直立鎖邊、角馳型屋面我們可以通過1mm厚的T型鋼板進行輔助固定鋪設TPO卷材來安裝銀河產品，我們也可以通過鋪設保溫巖棉的方式進行找平，然后再滿鋪TPO卷材安裝我們的銀河產品。

5、人在檢修通道的TPO屋面行走造成的形變會不會對周邊安裝的光伏組件造成影響？

答：檢修通道預留了300mm，同時銀河支持一定形變量，所以在運維的時候屋面輕微變形不會對銀河產品造成影響。

6、保溫板是業主要求還是必須要安裝的?

答：保溫板可以是業主要求的，我們這個系統不是必須要安裝保溫板。

7、銀河產品是否通過TUV產品認證？

答：銀河產品通過了TUV認證。

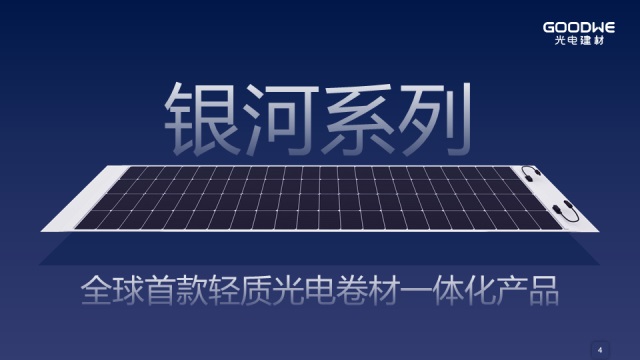

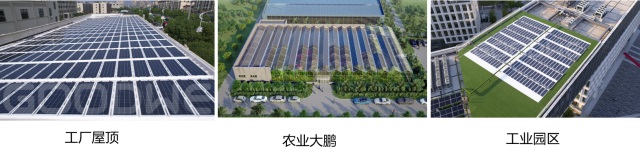

銀河系列應用場景

關鍵設備選型

01

光電建材選型：

銀河輕質光電建材

本設計方案為200kW工業屋頂建筑光伏一體化系統典型設計全過程；屋頂是彩鋼瓦屋頂，結構為鋼結構，周圍無陰影遮擋，適合安裝光伏系統。屋頂面積1800m2，總裝機容量為216.16kW，合計安裝772塊280W銀河輕質光電建材。

先確定適用的光電建材，再根據項目現場的大小選取合適的逆變器。選取280Wp銀河輕質光電建材，產品大小為777mm*2319mm*4.0mm（含卷材），可鋪設772塊。組件的峰值功率Pmax=280Wp，最高功率點電壓Vmp=26.66V，最高功率點電流Imp=10.51A，開路電壓Voc=33.04V，短路電流Isc=11.06A。

1設計理念

銀河輕質光電建材設計理念：輕質設計、熱風焊接與防水卷材深度融合，便捷高效！

設計規范

l 《建筑設計防火規范》 GB50016-2014

l 《屋面工程技術規范》 GB50345-2012

l 《坡屋面工程技術規范》 GB50693-2011

l 《建筑用安全玻璃 第2部分：鋼化玻璃》  GB15763.2-2005

l 《建筑用橡膠結構密封墊》 GB/T23661

l 《光伏組件安全鑒定》 IEC61730

l 《屋頂材料火災試驗標準試驗方法》 UL 790

l 《光伏組件接線盒-安全要求和試驗》 IEC 62790:2014

l 《光伏發電站接入電力系統的技術規定》 GB/T 19964-2012

l 《光伏發電工程驗收規范》 GB/T 50796-2012

2產品定義

銀河輕質光電建材是一種將發電技術融入建筑屋頂及構筑物結構的新型建筑材料，是基于建筑光伏一體化技術實現的一種集成產品，兼顧美觀與功能性，通常以建筑屬性為主，發電屬性為輔。銀河輕質光電建材利用光生伏打效應，將光能轉換成電能，通過逆變器等核心電氣設備，輸出與電網同頻同壓的交流電力供負載使用，可并入國家電網，實現無縫銜接，不存在停電現象。

3產品性能

?結構設計

l 銀河重量輕，單位面積重量僅6kg，對屋面載荷影響??；

l 與TPO防水卷材通過熱風焊接深度融合；

l 工廠完成零配件加工，包裝運輸至現場進行施工安裝；

l 遮陽、采光、反射、隔熱綜合考慮滿足建筑設計需求；

l 兼容建筑清洗方案；

?抗冰雹性能

與市場上有名的輕質產品廠家相比，創新的結構設計、優異的抗冰雹能力能滿足能滿足鋁塑復合板、單層屋面系統等場景下的結構要求。

?電氣性能

l 銀河輕質光電建材無金屬邊框設計，無需防雷接地；

l 適配快速關斷，觸電保護，布線防割保護；

l 電路設計考慮檢修便捷性，線路布線、電器件及匯流裝置隱蔽處理。

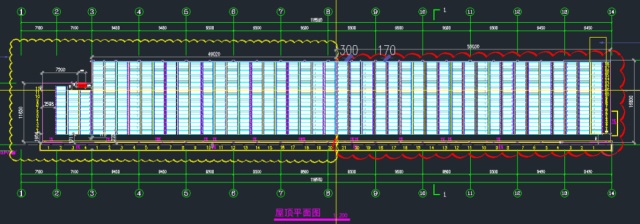

02銀河輕質產品排布圖

廠房屋面共計安裝772塊280W銀河輕質光電建材，總裝機量216.16kW。

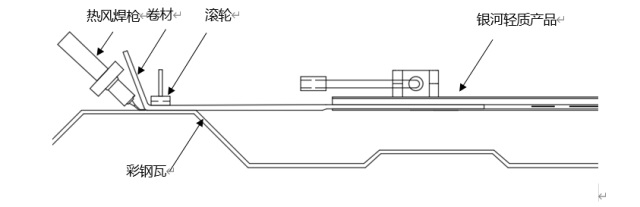

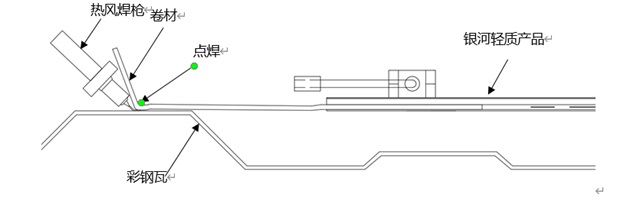

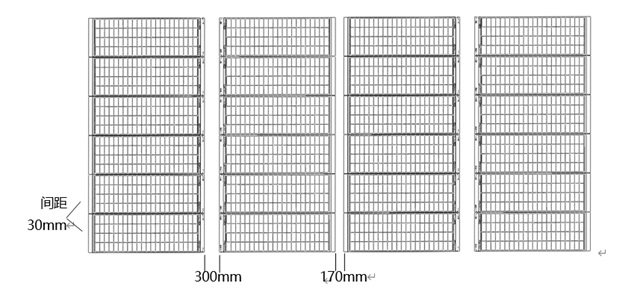

銀河產品安裝示意圖

銀河輕質產品之間距離為30±10mm，在有接線盒位置，銀河輕質產品陣列之間預留300mm施工檢修通道。無接線盒位置，銀河輕質產品陣列之間預留170mm施工檢修通道。

03

電氣設計

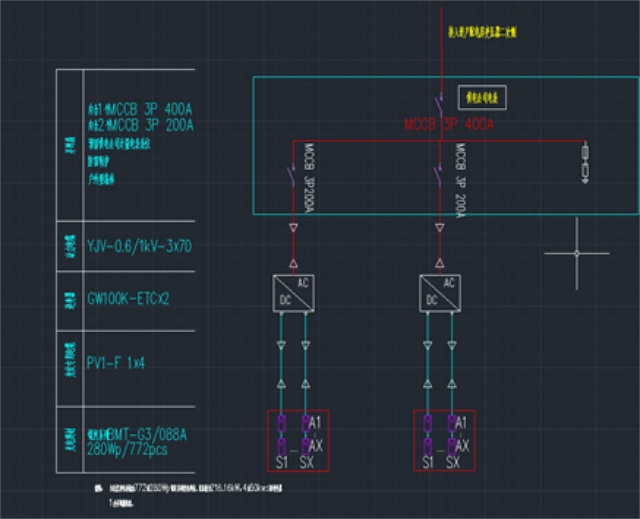

 電氣一次圖

04

逆變器選擇

光伏并網逆變器選用固德威“中國紅，光伏芯”，固德威現已研發并網及儲能20多個系列光伏逆變器，功率覆蓋0.7-250kW，充分滿足戶用/扶貧/工商業及大型地面電站需求，并大規模銷往全球100多個國家和地區。

 工業并網點為380V，朝向基本一致；光電建材總功率約為216.16kW，可選擇技術成熟、轉換效率高的GW100k-ETC的逆變器2臺，容配比為1.08。符合項目地區最佳容配比。

05

線纜選擇

直流側：PV1-F 1*4mm2

交流側：YJV-0.6/1kV-3×70mm2

直流線纜多為戶外鋪設，其需要防潮、防曬、防寒、防紫外線的特點，所以選擇光伏認證的專用線纜，線徑為 PV1-F 1*4mm2。

交流線纜用于將逆變器交流側與交流并網柜相連，除了要考慮防潮、防曬、防寒、防紫外線，還要考慮到交流電壓損失和線徑載流量，所以ETC選用線徑3*70mm2的YJV型線纜。

06

并網的選擇

 接入廠區配電房變壓器二次側，最終以電網公司意見為準。

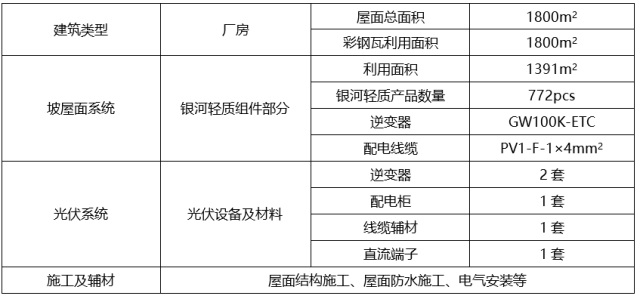

設備清單

 發電量

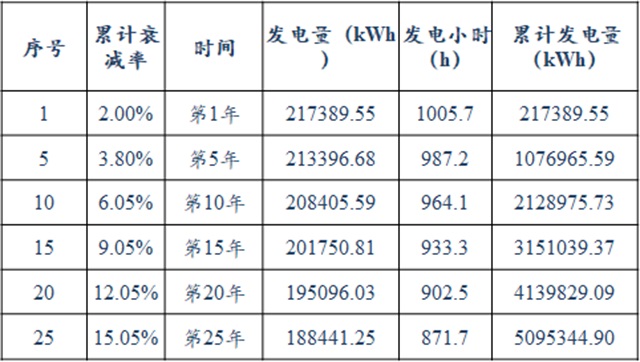

按照項目所在地峰值日照時數3.61h計算，光伏電站發電系統效率為82%，發電量計算如下：

 節能減排

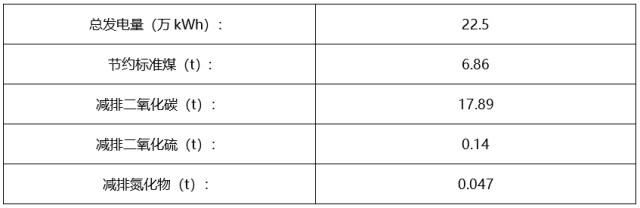

25年總體減排效益如下表所示：
