光伏并網的關鍵檢查項目及必備資料清單
前言
光伏系統建設完成后，在等待電網公司驗收并網前，建設廠家需要對光伏系統進行前期檢查和準備申請并網調試材料，小固在這里和大家討論一下該檢查一些什么內容，并提供《分布式電源并網驗收和并網調試需提供材料清單》
該檢查什么內容
1.檢測組件
（1）檢查組件的陰影情況。
檢查組件排布是否已規避房屋的遮擋，檢查周圍是否有樹木，移走或砍掉；電池板是否有積塵、樹葉、鳥糞，及時清理干凈。
（2）檢測電池板的外觀，是否有明顯破損、變形，肉眼可直觀看出，如圖3；組件內部的隱裂、斷柵、熱斑只能借助專業的檢測設備，如圖4；

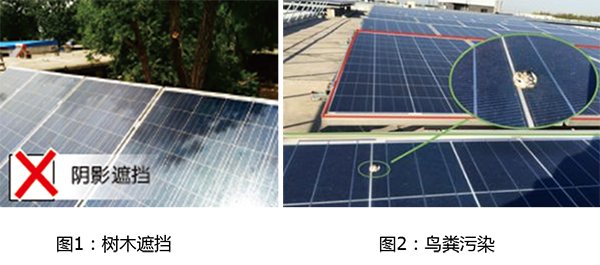

圖3：組件施工常見故障

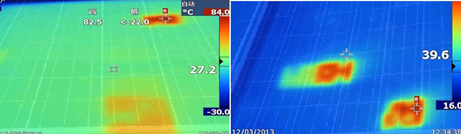

圖4：組件出現熱斑
（3）檢查每串電池板的連接狀況是否良好，常見問題如圖5.

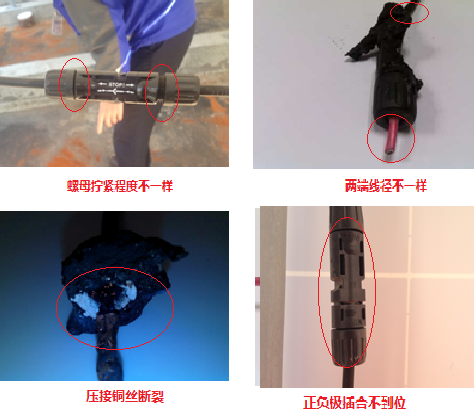

圖5：組件連接器常見問題
（4）組串電壓的測量
用萬用表插入每串組件的正負極直接測出當時的電壓值，亦可以根據組件的規格書里的開路電壓估算，同時考慮溫度對電壓值的影響。
（5）組件支架的問題

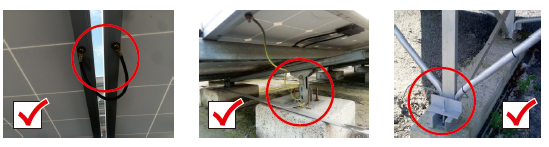

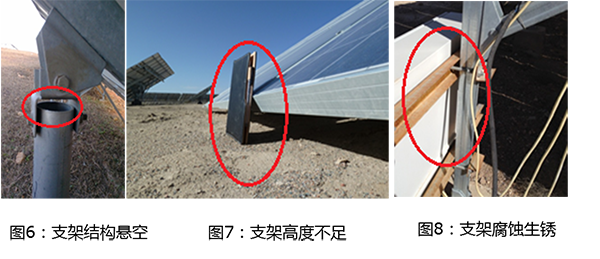

支架決定著組件板是否齊整，方位角、傾角是否一致，決定組件的高度是否會出現遮擋或者太高不抗風力的情況。組件邊框支架的接地也是逆變器穩定運行重要的一環。
2.線纜檢查

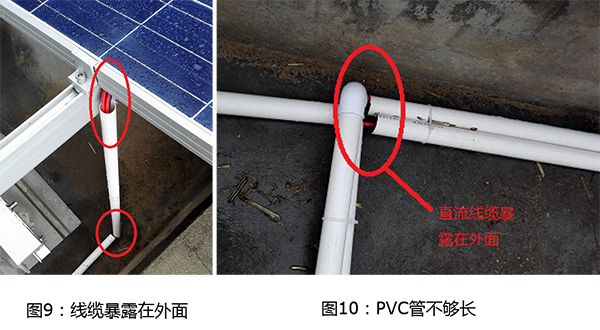

（1）直流線纜套在明鋪的導管中，確保沒有暴露在外面的部分，而且布線要合理。

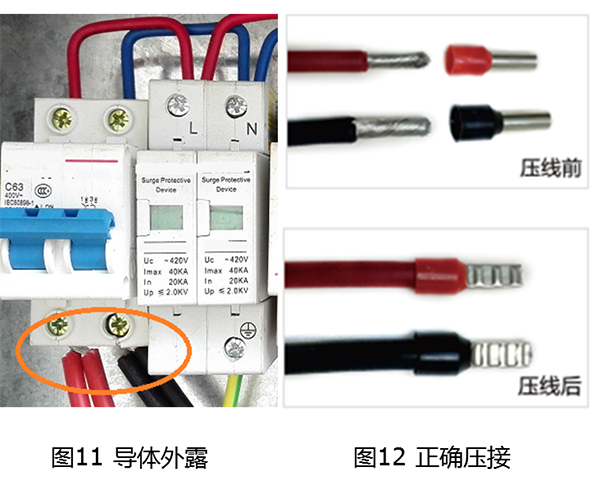

（2）交流線纜選用的是YJV電力電纜，檢查選用的線纜線徑是否符合線路載流量和壓降的要求。尤其是很多農戶，會選擇鋁芯的線作為交流輸出線，規格相對銅線要選擇粗一些。同時建議客戶剝線后，對線頭進行壓接，確保導體部分不會外露，如圖11和圖12所示。
3.逆變器檢查

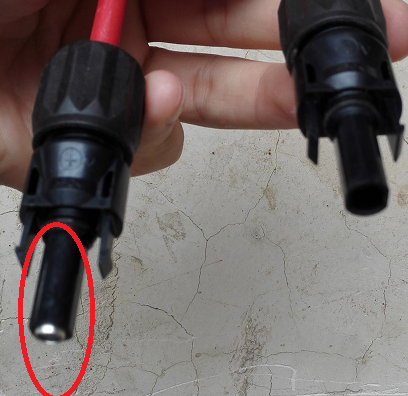

1）圖13逆變器的直流端子正極里面的接觸片露出太多，為壓接錯誤。
圖13 端子制作對比

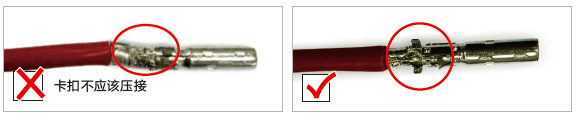

圖14 安費諾端子壓接對比
2）檢查逆變器的外觀、名牌、面板跟按鍵是否正常。
4.配電柜檢查
1）配電柜內部的接線按照規范來接，檢測配電柜里的設備開關規格是否符合要求。開關分合閘靈活可靠，用萬用表達到蜂鳴檔測量是否分?jǐn)嗾！?

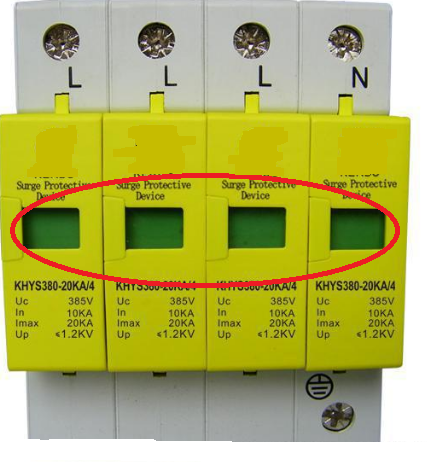

2）檢測防雷浪涌保護器是否失效。綠色為有效，紅色為失效，需要更換。
圖15 浪涌保護器窗口圖
5.光伏系統的接地

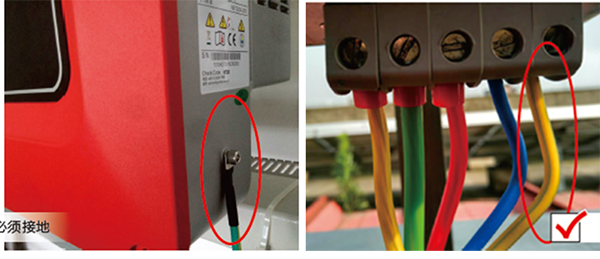

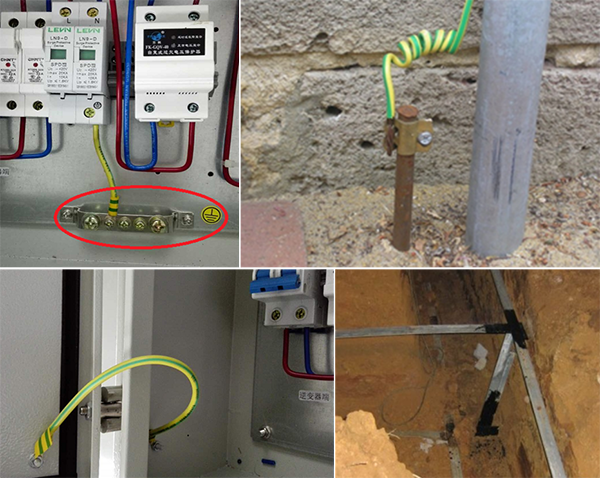

1）光伏系統的接地包括支架（組件）接地、逆變器外殼接地、輸出端PE接地、交流側防雷接地和配電柜接地。
圖16 ?光伏系統接地示意圖
2）接地電阻測量
接地電阻要在合理區間內，一般要求直流側接地電阻要小于4歐姆，交流側的接地電阻要小于10歐姆，可利用接地電阻測試儀（例如ZC29B-2型）。具體用法見（傳送門：光伏電站運維，這些專用工具您認識嗎？）；若不符合要求，在接地裝置附近灑入碳屑或者降阻劑。
6.絕緣阻抗測量
利用兆歐表測量。兆歐表是測量高電阻的儀表，具體用法見（傳送門：光伏電站運維，這些專用工具您認識嗎？）；主要測量逆變器的輸入對地、輸出對地絕緣電阻、輸入輸出之間的絕緣阻抗。若阻抗過低，檢測PV組串與大地的絕緣情況，或者重新做一個組件與逆變器之間的直流線。
以上是建設廠家可以對光伏系統的檢查，同時小固附上《分布式光伏發電系統驗收表格》共大家參考并深入檢查光伏系統，詳見《附件一分布式光伏發電系統驗收表格》。
?? 需要提交哪些材料
光伏系統建設完成后，需要向供電公司提供材料申請并網驗收和并網調試材料清單（部分地區可能有所不同），如表格1 所示。
|
序號 |
資料名稱 |
380（220）V項目 |
10KV逆變器類項目 |
35KV項目、10KV旋轉電機類項目 |
|
1 |
施工單位資質復印件件（承裝（修、試）電力設施許可證、建筑企業資質證書、安全生產許可證 |
■ |
■ |
■ |
|
2 |
主要設備技術參數、型式認證報告或質檢證書，包括發電、逆變、變電、斷路器、刀閘等設備 |
■ |
■ |
■ |
|
3 |
并網前單位工程調試報告（記錄） |
■ |
■ |
■ |
|
4 |
并網前單位工程驗收報告（記錄） |
■ |
■ |
■ |
|
5 |
并網前設備電氣試驗、繼電保護整定、通信聯調、電能量信息采集調試記錄 |
■ |
■ |
■ |
|
6 |
并網啟動調試方案 |
|
|
■ |
|
7 |
項目運行人員名單及專業資質證書復印件 |
■（非自然人性質的項目） |
■ |
■ |
|
告知事項： 1.光伏電池、逆變器等設備，需取得國家授權的有資質的檢測機構檢測報告。 |
||||
表格1 分布式電源并網驗收和并網調試需提供材料清單
總結
施工單位的驗收必不可少，是保證項目質量的關鍵一步，是保證并網驗收合格的前提，也是保證項目安全性和可靠性不可缺少的一環。否則，當不規范的施工造成經濟損失或者安全事故，引起不必要的糾紛，浪費更高的人工成本的時候，就追悔莫及了！
小固旨在通過更多的分享，希望大家在光伏的道路上少走彎路，共同提高！希望大家多多關注小固!
附件一：分布式光伏發電系統驗收表格
|
